Mengapa Memilih Wayar Jalinan Tembaga untuk Sambungan Fleksibel, Rintangan Rendah?

Abstrak

Wayar jalinan tembagaialah "wira senyap" di dalam sistem pembumian, pengagihan kuasa, peralatan kimpalan, suis, bateri dan jentera yang terdedah kepada getaran. Pembeli biasanya tidak bergelut dengan idea "jalinan" itu sendiri—mereka bergelut dengan hasil: pembumian yang tidak stabil, pelompat yang terlalu panas, lug retak, masa henti yang tidak dijangka dan kualiti yang tidak konsisten dari satu kelompok ke satu kelompok. Panduan ini menghuraikan cara wayar jalinan kuprum berfungsi, tempat ia mengatasi konduktor pepejal, cara menentukan jalinan yang betul dan cara mengelakkan kesilapan penyumberan yang paling biasa. Sepanjang perjalanan, anda akan menemui senarai semak pilihan, jadual perbandingan praktikal dan bahagian penyelesaian masalah supaya anda boleh memadankan aplikasi anda dengan pembinaan yang betul.

Jadual Kandungan

• Garis besar
• Apakah Wayar Jalinan Tembaga dan Di Mana Ia Digunakan?
• Apakah Titik Sakit yang Diselesaikan oleh Wayar Jalinan Tembaga?
• Bagaimana Anda Menentukan Jalinan Yang Betul?
• Pilihan Jalinan Berbanding dalam Jadual Praktikal
• Bagaimana Anda Memasang dan Mengekalkan Sambungan Jalinan?
• Penyelesaian masalah: Mengapa Jalinan Terlalu Panas atau Gagal?
• Apakah Pemeriksaan Kualiti Sebenarnya Penting untuk Pembeli?
• Soalan Lazim
• Fikiran Penutup

Garis besar

• Tentukan wayar jalinan tembaga dan kes penggunaan "jumper/tali tanah" biasa
• Sambungkan titik kesakitan pembeli kepada keperluan teknikal yang boleh diukur
• Terangkan item spesifikasi utama: keratan rentas, kiraan helai, penyaduran, penebat, penamatan
• Sediakan jadual keputusan dan senarai semak pembeli
• Tutup amalan pemasangan yang menghalang titik panas dan kegagalan awal
• Kongsi peta penyelesaian masalah untuk kepanasan terlampau, kakisan, keriput dan keretakan
• Tunjukkan perkara yang perlu diminta daripada pembekal untuk kualiti dan kebolehkesanan yang konsisten

Apakah Wayar Jalinan Tembaga dan Di Mana Ia Digunakan?

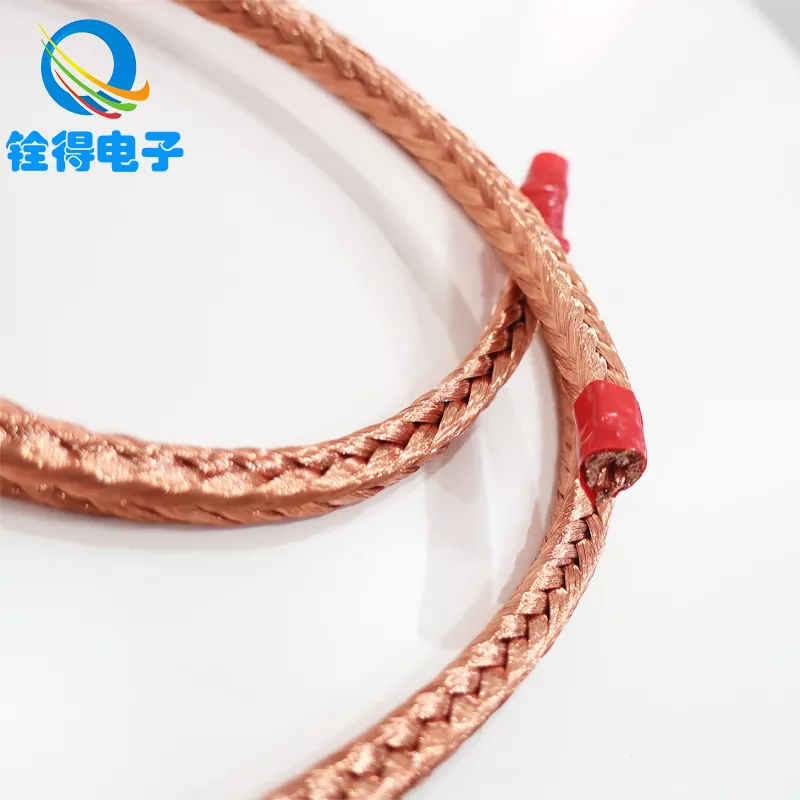

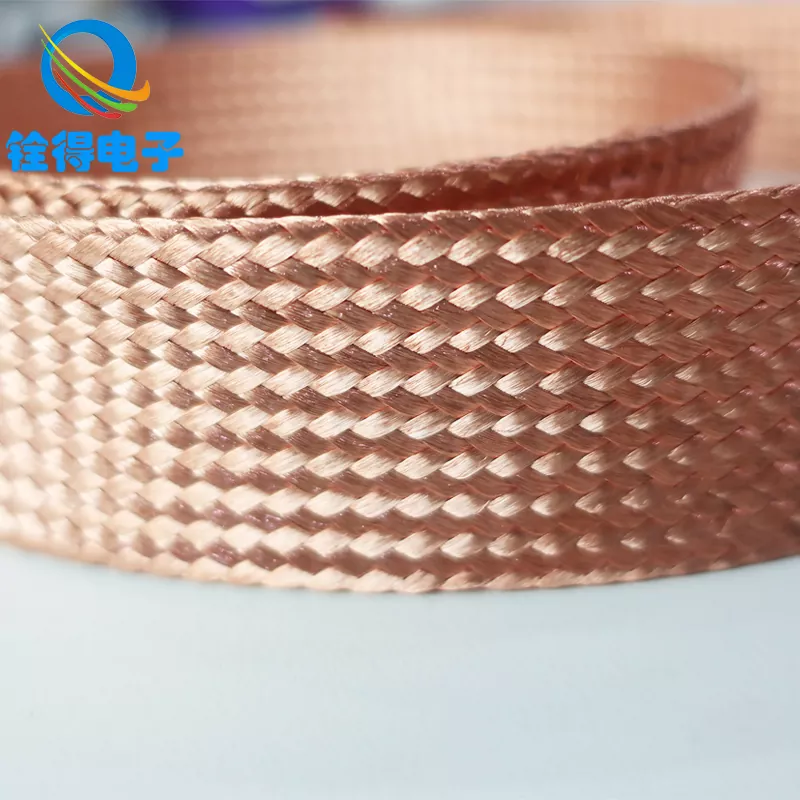

Wayar jalinan tembaga ialah konduktor fleksibel yang dibuat dengan menganyam banyak helai tembaga halus ke dalam jalinan rata atau tiub. Daripada memaksa arus melalui satu teras tegar, jalinan menyebarkan arus merentasi pelbagai helai dan merentasi kawasan permukaan yang lebih besar. Struktur itulah sebab wayar jalinan sangat popular di tempat di mana pergerakan, getaran dan lenturan berulang akan meletihkan konduktor pepejal.

Aplikasi biasa termasuk:

• Membumikan dan mengikat taliuntuk kabinet, panel, palang bas dan penutup
• Pelompat fleksibeldalam alat suis, transformer, dan sistem UPS
• Sambungan bateri dan penyongsangdi mana getaran dan kitaran haba adalah kerap
• Peralatan kimpalandan sambungan sementara arus tinggi
• Rel, automotif, dan jentera perindustrianmemerlukan pembumian tahan getaran
• Kawalan EMIdalam laluan perisai/pebumian di mana galangan rendah penting

Dalam kebanyakan binaan dunia nyata, jalinan itu sendiri bukanlah satu-satunya komponen—pilihan penamatan (selak, ferrules, hujung yang dikimpal), penyaduran dan penebat adalah perkara yang menentukan sama ada sambungan kekal stabil selepas berbulan-bulan atau bertahun-tahun perkhidmatan.

Apakah Titik Sakit yang Diselesaikan oleh Wayar Jalinan Tembaga?

Kebanyakan pembeli datang mencari wayar berjalin tembaga selepas ia telah dibakar—kadangkala secara literal. Berikut ialah titik kesakitan yang direka bentuk untuk dibetulkan oleh jalinan, dan perkara yang perlu diperhatikan supaya anda tidak mencipta semula kegagalan yang sama dengan nombor bahagian yang berbeza.

• Konduktor retak akibat getaran
  Wayar pepejal dan banyak pembinaan kabel boleh mengeras dan retak berhampiran penamat apabila peralatan bergetar. Konduktor jalinan mengedarkan tekanan pada banyak helai, mengurangkan titik keletihan yang tertumpu.
• Titik panas pada sendi
  Terlalu panas jarang datang daripada jalinan "tidak cukup tembaga." Ia biasanya datang daripada rintangan sentuhan yang tinggi: pengeliman yang lemah, mampatan tidak sekata, pengoksidaan atau saiz lug yang tidak sepadan. Jalinan yang dibuat dengan baik serta penamatan yang direka bentuk dengan betul merendahkan rintangan dan mengekalkan kenaikan suhu di bawah kawalan.
• Kesalahan pembumian dan gangguan yang tidak boleh dipercayai
  Laluan tanah memerlukan impedans rendah yang konsisten. Tali berjalin sering dipilih kerana fleksibilitinya mengekalkan integriti sentuhan apabila pintu, engsel, motor atau pemasangan boleh alih beralih.
• Kakisan dalam persekitaran lembap atau pantai
  Tembaga kosong boleh mengoksida; dalam persekitaran yang keras, ramai pembeli lebih sukawayar jalinan tembaga tinuntuk rintangan kakisan yang lebih baik dan kekonduksian jangka panjang yang lebih stabil di permukaan.
• Sakit kepala perhimpunan
  Jalinan mudah dihalakan di ruang sempit dan di sekitar sudut. Tetapi jika kiraan helai atau ketumpatan tenunan adalah salah, pemasang mungkin melihat keretakan, potongan tidak kemas atau mampatan tidak sekata di bawah lug.

Jika anda mahu satu "kebenaran pembeli" diambil: fleksibiliti jalinan adalah kelebihan, tetapi penamatan adalah hasilnya. Nyatakan kedua-duanya.

Bagaimana Anda Menentukan Jalinan Yang Betul?

Apabila orang berkata "Saya memerlukan wayar berjalin tembaga," mereka selalunya bermaksud perkara yang sangat berbeza: tali ikatan yang ringan, pelompat arus tinggi atau longkang perisai. Untuk mengelakkan salah sebut harga dan penghantaran yang tidak sepadan, nyatakan jalinan menggunakan butiran aplikasi-diutamakan.

1) Keperluan elektrik: arus, kitaran tugas, dan kenaikan suhu yang dibenarkan

• Tentukan arus berterusan vs. terputus-putus (dan arus puncak jika berkaitan).
• Pertimbangkan suhu ambien, pengudaraan kepungan dan sumber haba berdekatan.
• Sahkan sama ada tali adalah untuk pembumian/ikatan (selalunya lebih pendek dan voltan rendah) atau untuk arus beban (selalunya kebimbangan kepadatan arus lebih tinggi).

2) Luas keratan rentas dan pembinaan jalinan

• Keratan rentas setara(sering dirujuk dalam mm²) ialah cara praktikal untuk mengukur jalinan.
• Diameter helai dan kiraan helaimenjejaskan fleksibiliti dan ketahanan. Lebih-lebih lagi, helai yang lebih halus biasanya meningkatkan fleksibiliti.
• Lebar dan ketebalan jalinanmenjejaskan kesesuaian di bawah terminal dan kekangan penghalaan.

3) Penyaduran dan kemasan permukaan

• Tembaga kosong: kekonduksian yang hebat, terbaik untuk persekitaran terkawal.
• Tembaga tin: rintangan kakisan yang lebih baik, pematerian yang lebih mudah, biasanya dipilih untuk persekitaran industri dan marin bersebelahan.

4) Penebat dan perlindungan

• Beberapa tocang dibekalkan kosong; yang lain menggunakan PVC, silikon, sarung tangan PET atau pengecutan haba untuk perlindungan lelasan.
• Jika jalinan berjalan berhampiran tepi tajam atau bahagian yang bergerak, nyatakan sarung pelindung atau reka bentuk berjaket.

5) Penamatan: butiran yang menentukan kebolehpercayaan

• Beg tangan berkelim(cincin/spade): biasa, pantas dan boleh dipercayai apabila bersaiz dan dimampatkan dengan betul.
• Hujung ditekan atau dikimpal: mengurangkan regangan helai dan boleh meningkatkan konsistensi untuk pemasangan volum tinggi.
• Saiz lubang, lebar lidah dan gred bolt: ketidakpadanan kecil di sini menyebabkan sendi longgar dan pemanasan.
• Toleransi panjang: perkara lebih daripada yang orang jangkakan dalam kepungan sempit.

Satu langkah mencari sumber praktikal: kongsi lukisan ringkas dengan panjang, lebar/tebal jalinan, jenis penamat, diameter lubang dan penyaduran. Malah lakaran asas boleh menghalang seminggu berulang-alik.

Pilihan Jalinan Berbanding dalam Jadual Praktikal

Bagaimana Anda Memasang dan Mengekalkan Sambungan Jalinan?

Malah wayar jalinan tembaga premium boleh gagal jika ia dipasang seperti difikirkan semula. Kebanyakan isu lapangan dikesan kembali kepada kualiti bersama. Berikut ialah pendekatan yang bersih dan boleh diulang yang mengekalkan rintangan rendah dan menghalang "pemanasan misteri."

• Sediakan permukaan sentuhan
  Keluarkan cat, pengoksidaan dan serpihan pada titik ikatan. Gunakan pes anti-pengoksidaan yang sesuai jika standard anda memerlukannya.
• Gunakan tork perkakasan yang betul
  Tork bawah menyebabkan mikro-arcing dan haba; tork berlebihan boleh mengubah bentuk lug dan mengurangkan kawasan sentuhan yang berkesan. Ikut spesifikasi perkakasan dan gunakan pencuci jika sesuai.
• Kawal jejari lentur dan pelepasan terikan
  Jangan paksa kekusutan ketat tepat pada lug. Berikan jalinan lengkung yang lembut supaya lenturan berlaku sepanjang panjang, bukan di tepi penamat.
• Lindungi daripada lelasan
  Jika jalinan bergesel pada tepi logam, tambahkan sarung tangan atau grommet. Untaian yang terkoyak bukan sahaja tidak kemas—ia boleh menjadi titik permulaan kegagalan.
• Pemeriksaan berkala dalam persekitaran yang keras
  Cari perubahan warna (haba), sisa hijau/putih (kakisan), bolt yang longgar dan kerosakan helai pada bahagian tepi yang dipotong.

Peralatan bergetar tinggi mendapat manfaat daripada peraturan mudah: periksa kumpulan pertama yang dipasang selepas tempoh jangka pendek. Jika sendi kekal sejuk dan stabil, penskalaan menjadi lebih selamat.

Penyelesaian masalah: Mengapa Jalinan Terlalu Panas atau Gagal?

Jika jalinan tembaga terlalu panas, anggap ia seperti masalah sistem—kerana ia biasanya berlaku. Gunakan peta pantas ini untuk mencari punca dan bukannya menukar bahagian secara membuta tuli.

• Simptom: tocang panas dekat lug
  Kemungkinan punca: kelim yang lemah, saiz lug yang salah, mampatan tidak mencukupi, pengoksidaan pada sambungan, bolt longgar, penyaduran yang tidak sepadan, permukaan sentuhan yang tercemar.
• Gejala: titik panas di tengah-tengah jalinan
  Kemungkinan punca: jalinan bersaiz kecil untuk kitaran tugas semasa yang tidak dijangka, penghalaan berhampiran sumber haba, kerosakan helai dalaman akibat lenturan berulang.
• Simptom: helai rapuh dan patah
  Punca yang berkemungkinan: lelasan tepi tajam, pergerakan berlebihan tanpa pelepasan ketegangan, kaedah pemotongan yang tidak betul, kekurangan lengan dalam laluan bergesel.
• Gejala: kakisan atau perubahan warna
  Kemungkinan punca: pendedahan kimia, kelembapan, interaksi galvanik dengan logam yang berbeza, ketiadaan penyaduran timah di tempat yang diperlukan.
• Gejala: pembumian sekejap-sekejap atau bunyi bising
  Kemungkinan punca: pemasangan longgar, permukaan dicat di bawah sambungan, tekanan sentuhan tidak mencukupi, titik ikatan yang tercemar.

Jika anda boleh mengukurnya, lakukan: ujian kenaikan suhu di bawah beban dan pemeriksaan miliohm merentas sendi sering mendedahkan isu lebih cepat daripada pemeriksaan visual sahaja.

Apakah Pemeriksaan Kualiti Sebenarnya Penting untuk Pembeli?

Apabila anda mendapatkan sumber wayar berjalin tembaga pada skala, "kelihatan bagus" bukanlah rancangan yang berkualiti. Anda mahukan konsistensi, kebolehkesanan dan bukti bahawa jalinan dan penamatan akan berkelakuan dengan cara yang sama merentas kelompok.

Inilah perkara yang biasanya diminta oleh pembeli pintar:

• Pengesahan bahan: gred kuprum dan jenis penyaduran (telanjang/tinned) dinyatakan dengan jelas
• Ketekalan dimensi: lebar, ketebalan, toleransi panjang, dan geometri penamatan
• Kawalan proses penamatan: piawaian alat kelim atau dokumentasi kaedah kimpalan/menekan
• Pemeriksaan prestasi elektrik: sasaran rintangan, rancangan ujian berasaskan sampel
• Integriti mekanikal: ujian tarik pada lug/pelengkap hujung jika berkenaan
• Disiplin pembungkusan: pencegahan penghancuran, pencemaran, dan ubah bentuk helai dalam transit

Bagi pembeli yang mahukan rakan kongsi bekalan jangka panjang yang stabil, anda juga patut bekerjasama dengan pengilang yang boleh menyesuaikan geometri jalinan dan penamatan untuk memadankan kekangan barisan pemasangan anda. Di sinilahDongguan Quande Electronics Co., Ltd. selalunya diposisikan: menyediakan pilihan wayar berjalin tembaga yang boleh disesuaikan untuk tali pembumian, pelompat fleksibel dan reka bentuk sambungan khusus aplikasi-jadi anda tidak dipaksa untuk "membuatnya sesuai" selepas penghantaran tiba.

Soalan Lazim

Apakah perbezaan antara wayar jalinan tembaga dan kabel fleksibel standard?

Ikatan kabel fleksibel bertali di dalam penebat dan sangat baik untuk banyak aplikasi kuasa, tetapi ia masih boleh menumpukan tekanan berhampiran penamatan dan boleh menjadi lebih besar dalam laluan penghalaan yang ketat. Wayar jalinan tembaga dianyam, lebih rata dan biasanya digunakan apabila anda mahukan fleksibiliti tinggi, penghalaan profil rendah dan prestasi ikatan/lompat yang stabil dalam pemasangan mudah getaran.

Patutkah saya memilih wayar berjalin tembaga kosong atau tin?

Jika persekitaran kering dan terkawal, tembaga kosong boleh menjadi baik. Jika anda menjangkakan kelembapan, pemeluwapan atau hayat perkhidmatan yang panjang dengan penyelenggaraan yang minimum, tembaga tin biasanya lebih disukai kerana ia melambatkan kakisan dan membantu mengekalkan permukaan sendi lebih stabil dari semasa ke semasa.

Bagaimanakah saya mengukur jalinan untuk arus?

Mulakan dengan arus berterusan yang diperlukan, arus puncak (jika ada), kitaran tugas dan kenaikan suhu yang boleh diterima. Kemudian padankan dengan kawasan keratan rentas setara yang sesuai dan sahkan kaedah penamatan anda tidak akan memperkenalkan rintangan yang tinggi. Jika anda tidak pasti, prototaip dan ukur kenaikan suhu di bawah keadaan beban sebenar.

Mengapa tocang saya menjadi panas walaupun kelihatan cukup tebal?

Dalam banyak kes, jalinan bukanlah masalahnya-sendi adalah. Pengeliman yang lemah, pengoksidaan di bawah lug, bolt longgar atau permukaan pelekap yang dicat boleh menambah rintangan sentuhan yang bertukar menjadi haba. Penyediaan permukaan yang betul dan proses penamatan terkawal biasanya menyelesaikannya.

Bolehkah wayar jalinan tembaga membantu dengan EMI atau bunyi elektrik?

Mereka boleh, terutamanya sebagai sebahagian daripada strategi pembumian dan ikatan yang direka dengan baik. Geometri jalinan boleh menawarkan laluan impedans rendah yang membantu menstabilkan pembumian, tetapi kawalan EMI adalah penghalaan peringkat sistem, ikatan kandang dan integriti sambungan semuanya penting.

Apakah maklumat yang perlu saya hantar kepada pembekal untuk mendapatkan sebut harga yang tepat?

Sediakan panjang yang diperlukan, lebar/tebal jalinan (atau keratan rentas yang setara), telanjang vs tin, keperluan penebat/lengan, jenis penamat (lug/dikimpal/ditekan), diameter lubang, kuantiti dan nota aplikasi (getaran, suhu, persekitaran). Lukisan ringkas selalunya merupakan cara terpantas untuk mengelakkan salah faham.

Fikiran Penutup

Wayar jalinan tembaga ialah peningkatan praktikal apabila keutamaan anda ialah kebolehpercayaan dalam pergerakan: konduktor retak yang lebih sedikit, pembumian lebih stabil dan sambungan yang tidak "misteri" longgar dari semasa ke semasa. Caranya ialah berhenti menganggap jalinan sebagai komoditi dan mula menganggapnya sebagai komponen yang direka bentuk: saiznya untuk kerja, nyatakan penyaduran untuk persekitaran dan kawal butiran penamatan yang menentukan rintangan dan haba.

Jika anda ingin menyelaraskan spesifikasi, penyesuaian dan kualiti yang boleh diulang untuk wayar jalinan tembaga—terutamanya untuk tali pembumian dan pemasangan pelompat fleksibel—bekerjasama dengan pengeluar yang boleh memadankan pembinaan jalinan dengan kekangan pemasangan sebenar anda.Dongguan Quande Electronics Co., Ltd.boleh menyokong pemilihan jalinan berasaskan aplikasi dan penamatan yang disesuaikan untuk membantu anda mengurangkan kegagalan, memudahkan pemasangan dan memastikan sistem berjalan lebih sejuk dan lebih stabil—hubungi kamiuntuk membincangkan keperluan anda.
