Bagaimanakah Wayar Terkandas Tembaga Meningkatkan Kebolehpercayaan dalam Kabel Kuasa dan Kawalan?

Abstrak

Memilih konduktor yang betul ialah salah satu keputusan yang kelihatan mudah sehingga projek mula gagal dalam dunia nyata: terlalu panas dalam saluran yang ketat, helai putus pada penamatan, bacaan tidak stabil dalam litar kawalan atau masa henti yang disebabkan oleh keletihan getaran.Kawat Tembaga Terdampar sering dipilih untuk mencegah masalah ini dengan tepat—dengan mengimbangi kekonduksian, fleksibiliti dan ketahanan mekanikal. Dalam artikel ini, saya akan menelusuri titik sakit pembeli yang paling biasa (penurunan voltan, jejari lentur, kualiti penamatan, risiko kakisan, piawaian pemeriksaan dan ketekalan pembekal) dan menunjukkan cara untuk menentukan pembinaan untaian, saiz dan kemasan permukaan yang betul untuk aplikasi anda. Anda juga akan menemui senarai semak praktikal, jadual perbandingan dan bahagian Soalan Lazim yang jelas supaya anda boleh beralih daripada "kami fikir ini baik" kepada "kami tahu ini akan bertahan."

Jadual Kandungan

• Rangka Artikel
• Titik Sakit Pelanggan Ini Menyelesaikan
• Apa Itu Kawat Tembaga Terdampar
• Apabila Terdampar Berdentum Pejal
• Cara Menentukannya Tanpa Tekaan
• Jadual Perbandingan
• Petua Penamatan dan Pemasangan
• Pemeriksaan Kualiti Harus Diminta oleh Pembeli
• Aplikasi Biasa
• Memilih Pembekal yang Konsisten
• Soalan Lazim
• Kesimpulan

Rangka Artikel

• takrifkanKawat Tembaga Terdampardan masalah yang dirancang untuk mencegahnya
• Petakan titik kesakitan pembeli sebenar kepada pilihan konduktor
• Terangkan pilihan binaan, saiz dan permukaan terkandas (tertelanjang vs tin)
• Menyediakan senarai semak spesifikasi praktikal
• Tunjukkan jadual perbandingan untuk membuat pertukaran jelas
• Penamatan perlindungan, pemeriksaan dan pengesahan pembekal
• Jawab soalan yang paling sering ditanya oleh pasukan perolehan dan jurutera

Titik Sakit Pelanggan Ini Menyelesaikan

Kebanyakan aduan yang saya dengar tentang konduktor sebenarnya bukan tentang logam—ia adalah tentang perkara yang konduktor gagal bertahan. Berikut adalah isu-isunyaKawat Tembaga Terdamparbiasanya dipilih untuk mengurangkan:

• Keretakan atau pecah pada penamatan:lenturan berulang, getaran, atau penghalaan ketat boleh meletihkan konduktor pepejal.
• Titik panas dan terlalu panas:konduktor bersaiz kecil atau penamatan yang lemah menghasilkan haba di tempat yang paling tidak anda inginkan.
• Kejatuhan voltan dan prestasi tidak stabil:kabel panjang berjalan atau beban arus tinggi menghukum wayar yang kurang ditentukan.
• Kegagalan yang didorong oleh kakisan:kelembapan, udara masin, dan pendedahan kimia boleh menyerang konduktor dan sambungan.
• Kumpulan yang tidak konsisten daripada pembekal:kiraan helai, toleransi diameter, dan keadaan permukaan boleh berbeza-beza jika kawalan proses lemah.
• Pemasangan perlahan dan kerja semula:kabel yang melawan anda semasa penghalaan dan penamatan kos masa dan buruh.

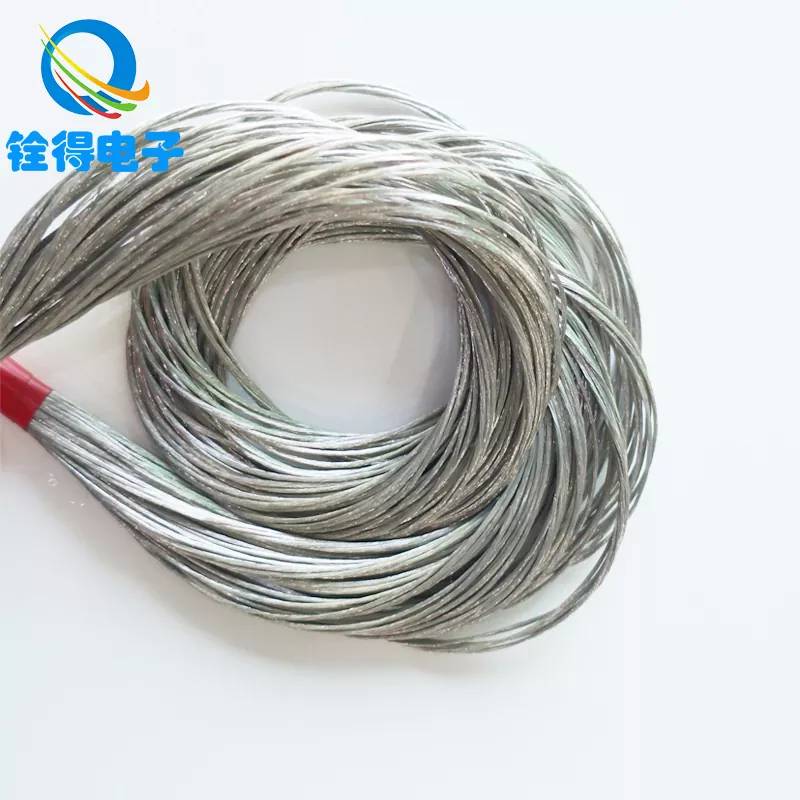

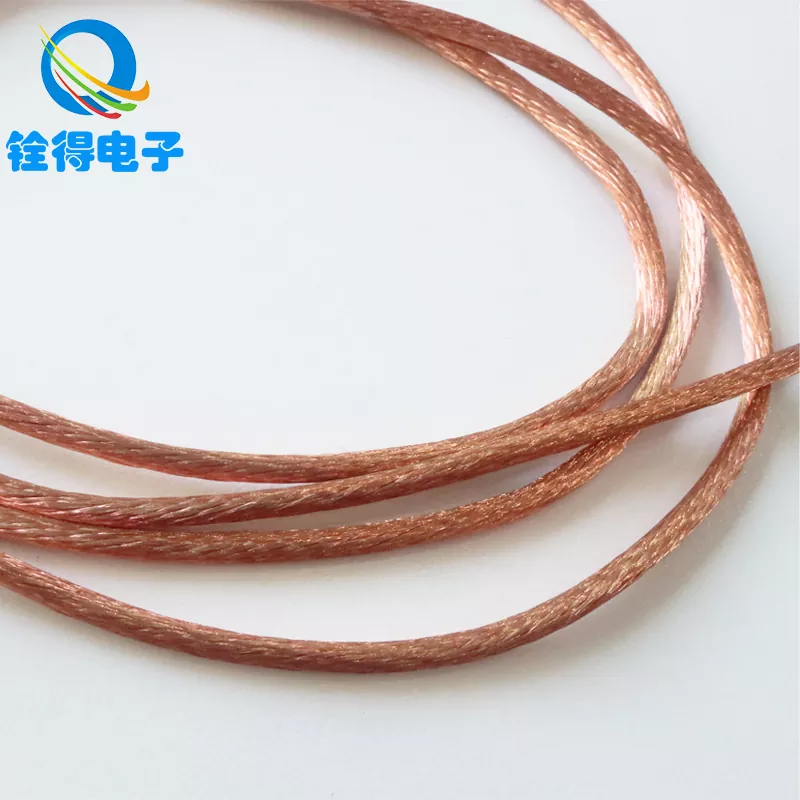

Apa Itu Kawat Tembaga Terdampar

Kawat Tembaga Terdamparialah konduktor yang dibuat dengan memutar berbilang filamen kuprum yang lebih kecil (helai) ke dalam satu konduktor bagi kawasan keratan rentas yang ditentukan. Daripada satu kepingan logam yang tegar, anda mendapat satu berkas yang berkongsi tekanan mekanikal pada banyak helai. Reka bentuk itu penting kerana kebanyakan pemasangan sebenar melibatkan pergerakan—getaran daripada motor, lenturan pada abah-abah, selekoh ketat di dalam panel kawalan atau pembukaan dan penutupan pintu kabinet berulang kali.

Bahagian "terkandas" bukan sekadar ciri keselesaan—ia adalah ciri kebolehpercayaan. Lebih banyak helai (dan diameter helai individu yang lebih kecil) biasanya bermakna fleksibiliti yang lebih baik, yang biasanya bermakna kurang keletihan pada titik tekanan. Tangkapannya ialah fleksibiliti mesti dipadankan dengan kaedah penamatan yang betul, jika tidak, anda boleh kehilangan manfaat di tempat yang paling anda perlukan.

Apabila Terdampar Berdentum Pejal

Jika pemasangan anda benar-benar statik, dengan jejari lentur yang besar dan getaran yang minimum, konduktor pepejal boleh diterima dengan sempurna. Tetapi konduktor yang terkandas sering menang dalam mana-mana situasi ini:

• Getaran:motor, pemampat, pam, kipas, penghantar dan peralatan mudah alih.
• Pergerakan yang kerap:gelung pintu, lengan robot, rantai seret, alat pegang tangan, penjana mudah alih.
• Penghalaan kompleks:panel ketat, dulang kabel dengan pelbagai perubahan arah, peranti padat.
• Memanfaatkan berketumpatan tinggi:di mana pemasang memerlukan kelajuan dan pengendalian yang boleh diramal.
• Kitaran penyelenggaraan:sebarang persekitaran di mana kabel terganggu semasa servis.

Cara praktikal saya membingkainya: jika anda boleh bayangkan kabel terlanggar, ditarik, dibengkokkan atau bergetar walaupun sedikit—pilihKawat Tembaga Terdampardan kemudian buat penamatan dengan betul.

Cara Menentukannya Tanpa Tekaan

Banyak pesanan pembelian gagal kerana mereka menentukan "terdampar tembaga" tanpa menentukan bahagian yang memacu prestasi. Berikut ialah senarai semak bersih yang boleh anda serahkan kepada kejuruteraan, perolehan atau rakan kongsi pemasangan kabel anda:

• Saiz konduktor:AWG atau mm², dipilih mengikut beban arus, penurunan voltan yang dibenarkan dan kenaikan suhu.
• Pembinaan terkandas:kiraan helai dan diameter helai individu (fleksibiliti bergantung pada ini).
• Kemasan permukaan:kuprum kosong atau tembaga tin (sering dipilih untuk rintangan kakisan dan kebolehpaterian).
• Keadaan anil:tembaga yang lebih lembut meningkatkan fleksibiliti; kuprum yang lebih keras boleh menahan ubah bentuk tetapi kurang lentur.
• Persekitaran operasi:kelembapan, garam, bahan kimia, julat suhu dan tahap getaran yang dijangkakan.
• Kaedah penamatan:kelim, pateri, ferrule, lug atau pengapit skru—masing-masing lebih suka gaya untaian tertentu.
• Keperluan pematuhan:jika industri anda menuntut piawaian tertentu, nyatakan dalam PO.
• Pembungkusan dan pengendalian:saiz kili, toleransi panjang potong, pelabelan, dan kebolehkesanan kelompok.

Satu realiti pembeli yang penting: jika anda tidak mentakrifkan pembinaan terkandas, anda mungkin menerima wayar yang secara teknikal sepadan dengan saiz tetapi berkelakuan sangat berbeza semasa pemasangan.

Jadual Perbandingan

Gunakan jadual ini untuk menyelaraskan pilihan konduktor dengan cepat dengan risiko, persekitaran dan gelagat pemasangan:

Petua Penamatan dan Pemasangan

Banyak aduan "kualiti wayar" sebenarnya adalah masalah penamatan yang terselindung. Konduktor terkandas boleh mengatasi konduktor pepejal, tetapi hanya jika anda melindungi helai semasa pelucutan dan penamatan.

• Gunakan penari telanjang yang betul:elakkan helaian bercakar-cakar menjadi permulaan retak di bawah getaran.
• Elakkan renjisan helai:jika anda mendarat ke dalam pengapit skru, ferrules boleh meningkatkan konsistensi secara dramatik.
• Kelim dengan betul:padankan lug dengan saiz konduktor dan jenis terkandas; sahkan ketinggian/bentuk kelim jika boleh.
• Hormati jejari selekoh:selekoh ketat berhampiran penamatan mewujudkan tekanan berulang; laluan dengan peralihan lembut.
• Kawal haba:terlalu panas mempercepatkan penuaan penebat dan meningkatkan rintangan pada sambungan.
• Label dan jejak:terutamanya untuk pendawaian kawalan—miswires boleh kelihatan seperti masalah "bunyi" elektrik.

Jika anda membina abah-abah, pertimbangkan di mana pergerakan berlaku dan pilih pembinaan helai dengan sewajarnya. IntinyaKawat Tembaga Terdamparadalah untuk bertahan dengan realiti mekanikal, bukan lukisan teori.

Pemeriksaan Kualiti Harus Diminta oleh Pembeli

Jika anda pernah menerima kumpulan yang "nampak baik" tetapi berkelakuan berbeza semasa pemasangan, anda sudah tahu sebab konsistensi penting. Berikut ialah semakan praktikal yang boleh diminta dan disahkan:

• Diameter dan toleransi konduktor:mengesahkan konduktor memenuhi jangkaan saiz untuk terminal dan sistem penebat.
• Kiraan helai dan diameter helai:melindungi fleksibiliti dan andaian prestasi penamatan anda.
• Keadaan permukaan:permukaan yang bersih dan seragam mengurangkan rintangan sentuhan dan meningkatkan kebolehpercayaan pematerian.
• Persampelan kesinambungan dan rintangan:proses menangkap hanyut awal.
• Kebolehkesanan kelompok:memberi anda akauntabiliti jika isu muncul beberapa bulan kemudian.

Bagi kebanyakan pembeli, matlamatnya bukan untuk menguji berlebihan—ia untuk mengelakkan kerja semula. Sedikit pengesahan dihidupkanKawat Tembaga Terdamparboleh menjimatkan beberapa hari untuk menyelesaikan masalah kemudian.

Aplikasi Biasa

Julat aplikasi adalah luas, tetapi logik pemilihan biasanya sama: sepadan dengan keperluan semasa dan tekanan mekanikal. Kes penggunaan biasa termasuk:

• Pengagihan kuasa:suis, panel, pautan bas (dengan lug yang betul), penyongsang, sistem UPS.
• Motor dan transformer:belitan dan plumbum di mana getaran dan haba adalah faktor sebenar.
• Kawalan dan pendawaian isyarat:kabinet automasi, pendawaian PLC, penderia (terutama di mana penghalaan ketat).
• Abah-abah dan pemasangan kabel:peralatan, peralatan perubatan, lampu, dan elektronik pengguna.
• Persekitaran luar atau lembap:peralatan yang mendapat manfaat daripada pengalir tin dan penamat yang stabil.

Memilih Pembekal yang Konsisten

Di luar spesifikasi, risiko tersembunyi terbesar ialah ketidakkonsistenan pembekal: wayar yang memenuhi saiz di atas kertas tetapi berbeza-beza dalam terdampar, permukaan atau penyepuhlindapan dari satu kelompok ke satu kelompok boleh secara senyap-senyap mensabotaj hasil pemasangan. Jika anda melayakkan vendor untukKawat Tembaga Terdampar, minta bukti kawalan pembuatan yang stabil, rekod kelompok yang jelas dan rutin pemeriksaan yang boleh diulang.

Dongguan Quande Electronics Co., Ltd. membekalkan konduktor terkandas tembaga yang direka untuk keperluan pembuatan praktikal—binaan terkandas yang stabil, kemasan terkawal dan dokumentasi yang membantu pembeli mengurangkan kerja semula dan mempercepatkan kelulusan. Apabila anda mencari sumber untuk pengeluaran jangka panjang, konsistensi semacam itu penting seperti harga.

• Minta kelulusan sampel:sahkan tingkah laku pelucutan/penamatan dalam proses anda sendiri.
• Kunci pembinaan:tentukan kiraan helai/diameter supaya penggantian tidak mengubah prestasi.
• Sahkan pembungkusan:spooling yang betul mengurangkan kekusutan dan kerosakan pemasangan.
• Bersetuju tentang kebolehkesanan:pastikan ID kelompok bermakna dan dikekalkan.

Soalan Lazim

S:AdakahKawat Tembaga Terdamparsentiasa lebih baik daripada tembaga pepejal?
A:Bukan selalu. Jika pendawaian statik sepenuhnya dan anda mahukan kekakuan maksimum untuk pemasangan tertentu, pepejal boleh berfungsi dengan baik. Terkandas biasanya dipilih apabila fleksibiliti, rintangan getaran atau penghalaan yang lebih mudah penting.

S:Adakah kiraan helai yang lebih tinggi secara automatik bermakna kualiti yang lebih tinggi?
A:Ia biasanya bermaksud fleksibiliti yang lebih tinggi, yang boleh meningkatkan hayat keletihan dalam aplikasi bergerak atau bergetar. Tetapi ia mesti dipasangkan dengan kaedah penamatan yang betul (selalunya ferrules atau crimp lugs yang betul) untuk mengelakkan strand splay dan sentuhan yang tidak konsisten.

S:Bilakah saya harus memilih tembaga tin berbanding tembaga kosong?
A:Pilih kuprum tin apabila risiko kakisan lebih tinggi (kelembapan, udara marin, pendedahan kimia) atau apabila kestabilan pematerian adalah penting. Tembaga kosong selalunya diutamakan dalam persekitaran dalaman terkawal di mana kos dan kekonduksian maksimum adalah keutamaan.

S:Apakah yang menyebabkan terlalu panas jika saiz wayar kelihatan betul?
A:Penyebab yang paling biasa ialah isu penamatan (skru longgar, kelim lemah, kerosakan helai) dan isu penghalaan (kabel tergabung memerangkap haba). Saiz wayar membantu, tetapi sambungan dan amalan pemasangan sering menentukan kenaikan suhu dunia sebenar.

S:Apakah yang perlu saya masukkan pada pesanan pembelian untuk mengelak daripada menerima wayar terkandas yang "salah"?
A:Nyatakan saiz konduktor (AWG atau mm²), pembinaan terkandas (kiraan helai dan diameter helai), kemasan permukaan (kosong atau tin), dan sebarang kekangan persekitaran atau penamatan. Jika anda hanya menulis "terkandas tembaga", anda berisiko variasi yang mengubah tingkah laku pemasangan.

Kesimpulan

Sistem elektrik yang boleh dipercayai tidak gagal dalam hamparan—ia gagal pada titik tekanan: selekoh ketat, panel bergetar, penutup lembap dan penamatan tergesa-gesa.Kawat Tembaga Terdamparadalah popular kerana ia direka untuk titik tekanan tersebut, menggabungkan kekonduksian yang kuat dengan daya tahan mekanikal. Jika anda mentakrifkan pembinaan terkandas, pilih kemasan permukaan yang betul untuk persekitaran, dan tamatkannya dengan betul, anda secara mendadak mengurangkan kerja semula dan masa henti.

Jika anda menilai pilihan atau mahu bantuan memadankan pembinaan terkandas dengan aplikasi anda, hubungiDongguan Quande Electronics Co., Ltd.dan kongsikan semasa, voltan, kekangan penghalaan dan butiran persekitaran anda—kemudianhubungi kamiuntuk meminta sampel atau cadangan yang disesuaikan untuk projek anda yang seterusnya.
