Mengapa Jalinan Tembaga Adalah Pembetulan Senyap untuk Pembumian yang Tidak Boleh Dipercayai?
Abstrak
Jalinan tembaga kelihatan ringkas—hanya helai yang ditenun menjadi reben yang fleksibel—tetapi ia muncul di tempat yang masalah "mudah" menjadi mahal dengan cepat: pautan busbar yang terlalu panas, tali pembumian yang retak akibat getaran, laluan pelindung yang terputus-putus, dan sambungan bateri atau penyongsang yang longgar selepas beberapa bulan. Artikel ini memecahkan apajalinan tembagasebenarnya, kegagalan biasa yang mana ia menghalang, dan cara memilih jalinan yang sesuai untuk semasa anda, persekitaran, dan tekanan mekanikal. Anda juga akan mendapat petua pemasangan yang mengurangkan panggilan balik, perbandingan terhadap lug kabel dan tali tegar serta Soalan Lazim yang menjawab soalan yang kebanyakan pasukan hanya bertanya selepas sesuatu yang tidak kena.
kandungan
- Apakah Jalinan Tembaga dan Di Mana Ia Sesuai?
- Titik Sakit Pelanggan Jalinan Tembaga Selesai
- Memilih Jalinan Tembaga yang Tepat
- Saiz dan Prestasi
- Petua Pemasangan Yang Menghalang Panggilan Balik
- Kesilapan Biasa dan Cara Mengelakkannya
- Jalinan Tembaga lwn Alternatif
- Kualiti dan Kebolehkesanan
- Aplikasi mengikut Industri
- Soalan Lazim
- Bungkus
Garis besar
- Takrifkan jalinan kuprum dalam bahasa mudah dan terangkan sebab kelenturan adalah perkara utama.
- Petakan faedah jalinan kepada titik kesakitan sebenar: haba, getaran, kakisan dan bunyi elektrik.
- Sediakan senarai semak pilihan: penyaduran, anyaman, saiz, kaedah penamatan dan persekitaran.
- Kongsi tabiat pemasangan yang mengekalkan rintangan rendah dan hayat perkhidmatan tinggi.
- Bandingkan jalinan tembaga dengan kabel, palang tegar dan lengan jalinan.
- Tutup dengan senarai semak kualiti mesra pembeli dan langkah seterusnya yang jelas.
01Apakah Jalinan Tembaga dan Di Mana Ia Sesuai?

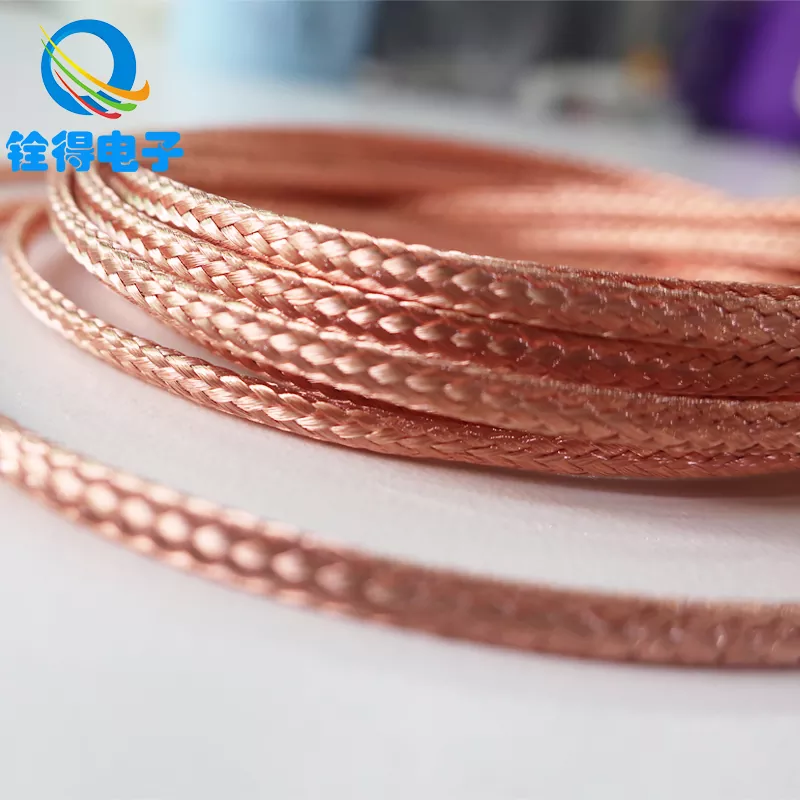

Jalinan tembaga ialah konduktor tenunan yang diperbuat daripada banyak helai tembaga halus. Daripada bertindak seperti batang kaku, ia berkelakuan seperti tali yang fleksibel: ia mudah membengkok, menyerap pergerakan dan menyebarkan arus elektrik merentasi laluan yang luas dan berprofil rendah.
Fleksibiliti itu bukanlah "senang untuk dimiliki." Itulah sebab jalinan tembaga digunakan dalam pembumian, ikatan, dan pautan arus tinggi di mana getaran, pengembangan terma, gerakan pintu/engsel, atau akses perkhidmatan berulang akan meletihkan penyambung tegar. Dalam erti kata lain: jika titik sambungan anda bergerak walaupun sedikit, jalinan tembaga boleh disimpan kesinambungan elektrik tanpa retak, longgar atau menumpukan tekanan pada satu bolt.
Peraturan biasa:Jika laluan semasa anda perlu meneruskan pergerakan, jalinan tembaga selalunya merupakan cara paling mudah untuk menjadikan laluan itu konduktif dan tahan lama.
02Titik Sakit Pelanggan Jalinan Tembaga Selesai
1) "Tali pembumian kami terus gagal selepas getaran."
Jalinan mengedarkan lenturan merentasi beribu-ribu helai mikro. Ini bermakna tali boleh lentur berulang kali tanpa satu pun "titik engsel" keras yang retak. Dalam kenderaan, penjana, pintu suis dan peralatan berputar, ini selalunya perbezaan antara tali yang tahan berminggu-minggu dan yang tahan bertahun-tahun.
2) "Kami melihat titik panas pada sambungan, tetapi tork adalah betul."
Haba biasanya datang daripada rintangan, dan rintangan selalunya datang daripada sentuhan permukaan yang lemah, pengoksidaan atau penyambung yang tidak duduk rata di bawah beban. Jalinan tembaga boleh mengurangkan haba dengan menyediakan kawasan sentuhan yang luas dan dengan bertolak ansur dengan sedikit ketidakjajaran tanpa "memancut" dari permukaan mengawan.
3) "Bunyi dan gangguan isyarat membunuh kestabilan kami."
Laluan tanah dan ikatan mempengaruhi prestasi bunyi lebih daripada kebanyakan pasukan mahu mengakui. Ikatan impedans yang stabil dan rendah boleh mengurangkan potensi terapung dan membantu perisai menjalankan tugasnya. Tali berjalin biasanya digunakan untuk mengikat penutup, pintu, rak dan panel supaya laluan perisai kekal berterusan dari semasa ke semasa.
4) "Kakisan menjadikan sambungan kami tidak dapat diramalkan."
Dalam persekitaran lembap atau perindustrian, kuprum kosong boleh teroksida. Pilihan bersalut (biasanya tembaga tin) boleh meningkatkan rintangan kakisan dan kebolehpaterian, terutamanya apabila selang penyelenggaraan panjang atau peralatan berada di luar rumah.
03Memilih Jalinan Tembaga yang Tepat
Kebanyakan kesilapan membeli berlaku kerana orang memilih jalinan tembaga seperti ia adalah komoditi generik. ia bukan. Jalinan "betul" adalah yang sepadan dengan anda permintaan elektrikdanrealiti mekanikal anda.
Gunakan senarai semak pilihan ini sebelum anda meminta sebut harga:
- Kitaran semasa dan tugas:letusan berterusan vs. pendek, dan kekerapan puncak berlaku.
- Had kenaikan suhu:apa yang boleh diterima berhampiran penebat, plastik atau penderia sensitif.
- Persekitaran:dalaman bersih, lembap, masin, berminyak, kimia atau pendedahan UV luar.
- Profil pergerakan:getaran malar, lentur sekali-sekala, gerakan engsel, atau pengembangan terma sahaja.
- Kaedah penamatan:lug berkelim, hujung yang dikimpal, tapak tangan yang ditekan atau sambungan yang dipateri.
- Geometri pemasangan:saiz bolt, jarak, jejari lentur, dan kelegaan.
- Gandingan bahan:antara muka tembaga-ke-aluminium atau tembaga-ke-keluli selalunya memerlukan perhatian tambahan.
04Saiz dan Prestasi
Orang suka meminta "penilaian amp" tunggal, tetapi prestasi sebenar bergantung pada beberapa faktor: luas keratan rentas jalinan, kiraan helai, keketatan anyaman, aliran udara, tekanan pelekap, dan had suhu di sekeliling penyambung. Itulah sebabnya dua jalinan yang kelihatan serupa boleh berkelakuan sangat berbeza di lapangan.
Apa yang sebenarnya penting apabila mensaiz jalinan tembaga:
- Luas keratan rentas:lebih banyak tembaga biasanya bermakna rintangan yang lebih rendah dan kurang haba.
- Kualiti hubungan semasa penamatan:jalinan yang hebat dengan sambungan hujung yang buruk masih merupakan pemasangan yang buruk.
- Panjang:tali yang lebih panjang menambah rintangan; teruskan larian sesingkat praktikal tanpa memaksa selekoh ketat.
- Kehidupan fleksibel:untuk menggerakkan sendi, utamakan pembinaan yang bertolak ansur dengan lenturan berulang.
- Keadaan permukaan:penyaduran dan kebersihan mempengaruhi kestabilan jangka panjang.
| Titik Keputusan | Pilihan Biasa | Bila Memilihnya | Perangkap Biasa |
|---|---|---|---|
| Kemasan permukaan | Kuprum kosong / Kuprum tin | Gunakan tin di mana terdapat kelembapan, kabus garam atau pematerian | Dengan mengandaikan tembaga kosong akan kekal dengan rintangan rendah di luar |
| Faktor bentuk | Jalinan rata / Jalinan bulat | Rata untuk ikatan tali dan profil rendah; bulat di mana penghalaan ketat | Memilih bulat untuk ikatan pintu dan mencipta titik engsel yang kaku |
| Ketumpatan anyaman | Longgar / Sederhana / Ketat | Lebih longgar boleh melentur lebih baik; lebih ketat boleh memegang bentuk dan mengurangkan tersangkut | Jalinan yang terlalu ketat pada sambungan getaran tinggi → keletihan di hujungnya |
| Gaya penamatan | Kelim / Kimpalan / Telapak tangan ditekan | Kimpal/tekan tapak tangan untuk stabil, rintangan rendah berakhir dengan tugas yang menuntut | Bergantung pada hujung "pateri tangan" untuk pautan industri semasa tinggi |
05Petua Pemasangan Yang Menghalang Panggilan Balik
Banyak "kegagalan jalinan" benar-benar kegagalan pemasangan. Berikut ialah tabiat yang memastikan jalinan tembaga berfungsi seperti yang anda harapkan.
- Sediakan permukaan mengawan:keluarkan cat, pengoksidaan, dan pencemaran di mana tali mendarat. Sentuhan logam-ke-logam yang bersih adalah garis dasar.
- Gunakan susunan perkakasan yang betul:mesin basuh rata untuk perlindungan, mesin basuh spring jika perlu, dan elakkan perkakasan lembut yang mengendur di bawah haba.
- Hormati jejari selekoh:jangan kerutkan tali berhampiran penamatan. Jika ia mesti bengkok, biarkan ia melakukannya secara beransur-ansur.
- Laluan untuk pergerakan:jika pintu berayun, biarkan gelung licin dan bukannya arka ketat yang menumpukan tekanan.
- Kawal antara muka galvanik:jika mengikat jalinan kuprum dengan aluminium, pertimbangkan penyaduran yang serasi, rawatan permukaan atau penyelesaian penghalang.
- Sahkan selepas kitaran haba:dalam sistem arus tinggi, semak semula sampel selepas pemanasan dan penyejukan untuk mengesahkan kestabilan.
06Kesilapan Biasa dan Cara Mengelakkannya
Kesilapan:Membeli "jalinan paling murah" dan menganggap semua jalinan adalah sama.
Betulkan:Nyatakan pembinaan, penyaduran, kaedah penamatan dan standard pemeriksaan asas untuk setiap kelompok.
Kesilapan:Terlalu memendekkan tali supaya ia berada di bawah ketegangan.
Betulkan:Beri panjang yang cukup untuk melentur secara semula jadi. Tali yang santai hidup lebih lama dan kekal lebih stabil.
Kesilapan:Mengabaikan sambungan tamat.
Betulkan:Anggap penamatan sebagai sebahagian daripada produk. "Tamat" selalunya di mana rintangan dan haba bermula.
Kesilapan:Memasang pada permukaan yang dicat atau kotor.
Betulkan:Jika permukaannya tidak konduktif, jalinan tidak boleh melakukan sihir. Hubungan bersih tidak boleh dirunding.
07Jalinan Tembaga lwn Alternatif
Jalinan tembaga tidak selalunya jawapan yang betul, tetapi selalunya jawapan yang paling memaafkan.
| Pilihan | kekuatan | Kelemahan | Penggunaan Terbaik |
|---|---|---|---|
| Tali jalinan tembaga | Mengendalikan pergerakan, sentuhan luas, ikatan yang boleh dipercayai | Memerlukan penamatan yang baik dan permukaan yang bersih | Pintu, panel, zon getaran, pembumian fleksibel |
| Kabel standard dengan lug | Sumber mudah, pemasangan biasa | Boleh keletihan dekat lug; penghalaan pukal; kurang sentuhan "rata". | Sambungan statik dengan pergerakan sederhana |
| Bar/tali kuprum tegar | Rintangan yang sangat rendah, geometri yang stabil | Tidak bertolak ansur dengan getaran atau lenturan berulang | Sambungan bas tetap, kandang yang stabil |
| Melindungi lengan tocang | Hebat untuk liputan pelindung kabel | Bukan tali kuasa/tanah yang kukuh dengan sendirinya | Perisai EMI pada kabel, bukan tali pengikat |
08Kualiti dan Kebolehkesanan
Jika jalinan tembaga digunakan untuk peralatan yang tidak mampu menanggung masa henti, anggap pilihan pembekal seperti keputusan kebolehpercayaan, bukan hanya keputusan harga. Cari ketekalan: anyaman stabil, bahan terkawal dan penamatan yang boleh diramal.
Pada Dongguan Quande Electronics Co., Ltd., pasukan biasanya menyokong aplikasi jalinan tembaga merentasi keperluan pembumian, ikatan dan saling konduktif, dengan perhatian kepada butiran praktikal pembeli mengambil berat tentang: pembinaan berulang, pilihan kemasan yang sesuai dengan persekitaran, dan pemasangan yang sesuai dengan kekangan pemasangan sebenar.
Soalan yang patut ditanya kepada mana-mana pembekal:
- Bolehkah anda memberikan butiran pembinaan jalinan (kiraan helai, gaya jalinan, keratan rentas nominal)?
- Apakah pilihan penyaduran/penamat yang tersedia untuk rintangan kakisan?
- Bagaimanakah penamatan dibuat, dan bagaimanakah kualiti akhir diperiksa?
- Apakah pengenalan kelompok atau kebolehkesanan yang tersedia jika isu medan muncul?
- Bolehkah anda membantu mengesyorkan geometri tali untuk ayunan pintu, zon getaran atau sambungan pengembangan terma?
09Aplikasi mengikut Industri
Kuasa dan tenaga
- Rak bateri dan pembumian penyongsang
- Ikatan pintu suis dan pembumian panel
- Pautan fleksibel arus tinggi di mana kitaran haba adalah kerap
Automasi industri
- Kepungan mesin dan bon kabinet
- Robotik dan perhimpunan bergerak
- Laluan tanah untuk pemacu dan kawalan yang sensitif kepada bunyi
Pengangkutan
- Tali pembumian casis kenderaan
- Ikatan enjin-ke-bingkai yang bertahan daripada getaran
- Titik ikatan rel dan marin dalam persekitaran yang keras
Telekom dan elektronik
- Ikatan rak dan kesinambungan penutup
- Perisai laluan pembumian untuk prestasi yang stabil
- Sambungan boleh servis yang tidak merosot selepas akses berulang
10Soalan Lazim
Apakah perbezaan antara jalinan tembaga kosong dan tinned?
Tembaga kosong menawarkan kekonduksian yang sangat baik, tetapi ia boleh mengoksida dengan lebih mudah dalam persekitaran lembap atau menghakis. Jalinan tembaga tin menambah lapisan pelindung yang biasanya meningkatkan ketahanan kakisan dan memudahkan pematerian dalam banyak pemasangan.
Adakah jalinan tembaga mengurangkan bunyi elektrik?
Ia boleh membantu apabila bunyi bising berkaitan dengan ikatan yang lemah atau laluan pembumian yang tidak konsisten. Bon impedans yang stabil dan rendah menyokong kesinambungan kepungan dan boleh mengurangkan potensi terapung yang menyumbang kepada gangguan. Ia bukan penapis ajaib, tetapi ia selalunya merupakan bahagian penting dalam strategi asas yang bersih.
Mengapa tali saya panas walaupun jalinan kelihatan tebal?
Haba selalunya bermula di hujung. Persediaan permukaan yang lemah, pengoksidaan, perkakasan longgar atau penamatan berkualiti rendah boleh menambah rintangan yang mencukupi untuk mencipta titik panas. Sahkan hubungan logam-ke-logam, integriti penamatan dan strategi tork pemasangan—kemudian semak panjang tali dan penghalaan.
Berapa lama tali pembumian jalinan tembaga boleh bertahan?
Hayat perkhidmatan bergantung pada keterukan pergerakan, persekitaran dan kualiti pemasangan. Dalam keadaan lembut, ia boleh bertahan bertahun-tahun. Dalam getaran tinggi atau tugas menghakis, penyaduran yang betul, penghalaan yang betul dan penamatan yang teguh menjadi perbezaan antara "habis jangka pendek" dan "set-dan-lupakan".
Bolehkah jalinan tembaga menggantikan pautan busbar yang tegar?
Kadang-kadang. Jika matlamatnya ialah fleksibiliti (pengembangan terma, getaran, akses perkhidmatan), jalinan ialah calon yang kuat. Jika sambungan statik sepenuhnya dan anda memerlukan ketegaran maksimum, bar bas mungkin lebih sesuai. Banyak sistem menggunakan kedua-duanya: busbar untuk larian tetap, jalinan untuk titik pergerakan.
11Bungkus
Jalinan tembaga terbaik ialah yang anda tidak perlu fikirkan lagi: ia berjalan sejuk, kekal berterusan melalui getaran dan memastikan asas dan ikatan anda stabil walaupun selepas berbulan-bulan kitaran haba dan akses perkhidmatan. Jika anda berhadapan dengan sambungan panas, kesinambungan terputus-putus atau peralatan bising yang "sepatutnya baik," jalinan tembaga selalunya merupakan cara paling bersih untuk menghilangkan tekanan mekanikal daripada masalah elektrik.
Jika anda mahu bantuan memilih binaan jalinan tembaga, gaya penamatan atau geometri tali yang sepadan dengan keadaan operasi sebenar anda, sampaikan kepadaDongguan Quande Electronics Co., Ltd.danhubungi kamidengan butiran semasa, persekitaran dan pemasangan anda—diri masa depan anda akan berterima kasih kepada anda.
