Mengapa Wayar Jalinan Tembaga Lebih Penting Daripada Yang Anda Fikirkan?

Abstrak

Wayar Jalinan Tembagakelihatan ringkas—banyak helai kecil yang ditenun menjadi jalinan rata atau tiub—tetapi ia terletak di persimpangan prestasi elektrik dan realiti mekanikal. Jika anda pernah melihat tali pembumian terputus selepas berbulan-bulan getaran, tonton kabinet panas pada titik ikatan, atau mengejar isu EMI yang terputus-putus yang "hilang" semasa pemeriksaan, punca utama selalunya terletak pada pilihan jalinan, kaedah penamatan, dan kualiti sentuhan permukaan.

Dalam panduan ini, anda akan mempelajari perkara yang menjadikan kuprum jalinan berbeza daripada konduktor pepejal, cara memadankan pembinaan jalinan dengan bekas penggunaan anda, perkara yang perlu diminta dalam perolehan (supaya anda tidak meneka), dan cara mengelakkan kesilapan pemasangan yang paling biasa yang menjadikan jalinan yang baik menjadi sambungan teruk.

Jadual Kandungan

Garis besar

1. Terjemah titik kesakitan dunia sebenar kepada keperluan jalinan
2. Fahami struktur jalinan dan sebab ia berkelakuan berbeza daripada dawai pepejal
3. Pilih penyaduran, geometri dan penamatan berdasarkan persekitaran dan gerakan
4. Gunakan senarai semak spesifikasi mudah untuk mengurangkan pembekal berulang-alik
5. Pasang dengan betul untuk memastikan rintangan rendah dan kebolehpercayaan tinggi

Apakah masalah yang diselesaikan oleh Wayar Jalinan Tembaga?

Kebanyakan pembeli tidak bermula dengan berfikir "Saya perlukanWayar Jalinan Tembaga.” Mereka bermula dengan masalah:

• Getaran dan pergerakan:Keletihan konduktor pepejal. Jalinan melentur dan mengedarkan ketegangan pada banyak helai.
• Kebolehpercayaan pembumian dan ikatan:Jalinan boleh mencipta laluan impedans rendah apabila dipasang dan ditamatkan dengan betul.
• Titik panas di titik sambungan:Kawasan sentuhan yang lemah, lug/kelim yang tidak betul, atau jalinan bersaiz kecil boleh menumpukan haba.
• Isu EMI dan bunyi bising:Dalam konteks pembumian/ikatan dan perisai tertentu, jalinan membantu mengurus laluan gangguan frekuensi tinggi.
• Persekitaran yang menghakis atau lembap:Kemasan permukaan yang salah boleh mengoksida, meningkatkan rintangan dan menyebabkan kerosakan sekejap-sekejap.
• Kekeliruan perolehan:"Lebar jalinan" sahaja tidak menentukan prestasi; pembinaan dan penamatan sama pentingnya.

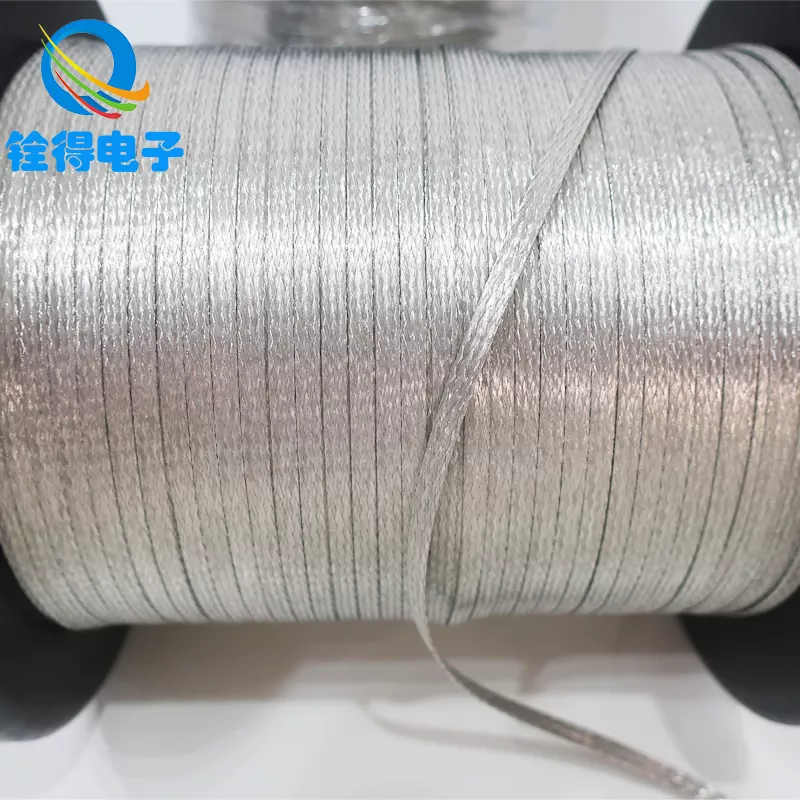

Apakah Wayar Jalinan Tembaga dan bagaimana ia dibina?

Wayar Jalinan Tembagaditenun daripada beberapa helai kuprum halus. Struktur itu mencipta dua kelebihan praktikal:fleksibiliti(jalinan bergerak tanpa menumpukan tekanan pada satu titik) danredundansi(banyak helai berkongsi arus dan beban).

Tetapi "jalinan" bukanlah satu perkara. Berikut ialah pembolehubah pembinaan teras yang mengubah prestasi:

• Diameter dan kiraan helai:Helai yang lebih halus biasanya melentur lebih baik; lebih banyak helai boleh berkongsi arus dan meningkatkan ketahanan.
• Corak jalinan dan liputan:Jalinan yang lebih ketat selalunya memegang bentuk dan bersentuhan dengan lebih baik; jalinan yang lebih longgar boleh menjadi lebih fleksibel tetapi mungkin kurang teguh secara mekanikal.

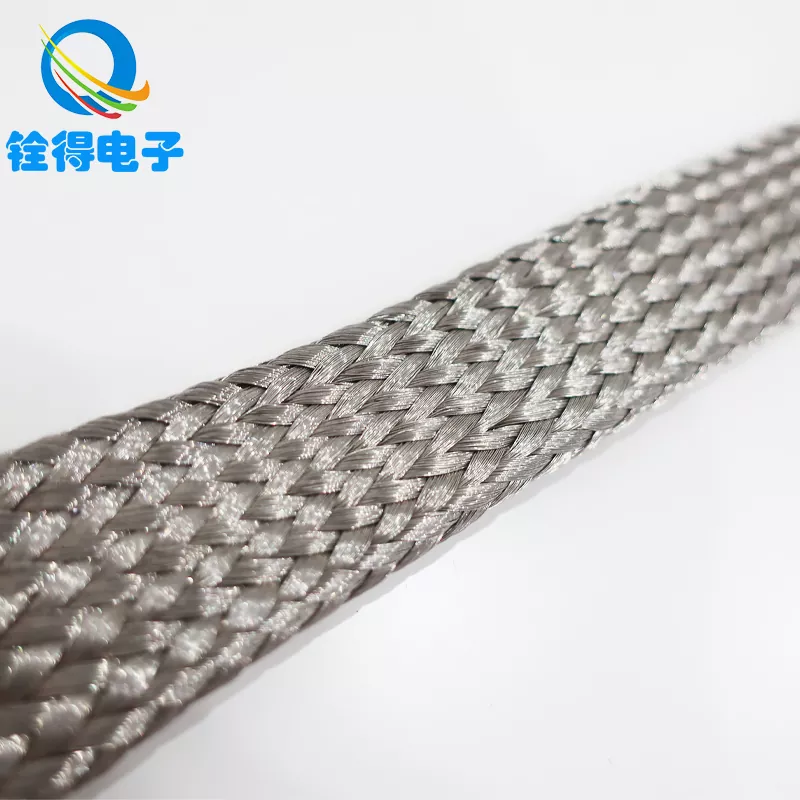

• bentuk:Jalinan rata adalah biasa untuk tali pembumian; tocang tiub boleh digunakan sebagai lengan atau perisai yang boleh dikembangkan dalam binaan tertentu.
• Kemasan permukaan:Pilihan tembaga kosong lwn. bersalut (sering dipilih untuk pertimbangan rintangan kakisan dan kebolehpaterian).
• Kaedah penamatan:Kelim, kimpalan, pematerian atau antara muka pengapit berbolted—di sinilah banyak kegagalan berlaku.

Petua: Jika pembekal anda hanya meminta "lebar" dan "panjang", anda mungkin menuju ke arah jangkaan yang tidak sepadan. Vendor yang baik akan membincangkan persekitaran, gerakan dan penamatan.

Di mana anda harus menggunakannya (dan di mana anda tidak sepatutnya)?

Wayar Jalinan Tembagabiasanya dipilih apabila sambungan mesti membawa arus (atau menyediakan laluan ikatan galangan rendah) manakala juga mengendalikan gerakan atau getaran.

Bagaimana untuk memilih jalinan yang betul

Jika anda mahukan cara yang mesra perolehan untuk specWayar Jalinan Tembaga, gunakan senarai semak langkah demi langkah ini. Ia mengubah gejala yang tidak kemas menjadi keperluan yang jelas.

• Tentukan pekerjaan:tali pembumian/ikatan, penyambung fleksibel, lengan pelindung atau pautan pembawa arus.
• Anggaran permintaan elektrik:tahap semasa, kitaran tugas dan kenaikan suhu yang boleh diterima (elakkan meneka—gunakan data sistem anda).
• Terangkan realiti mekanikal:getaran malar, lentur sekali-sekala, pergerakan engsel, atau kitaran pengembangan haba.
• Pilih bentuk:jalinan rata untuk tali dan ikatan, jalinan tiub untuk sarung lengan atau liputan boleh dikembangkan dalam pemasangan tertentu.
• Pilih kemasan permukaan untuk alam sekitar:udara lembap/masin, asap industri, atau kabinet bersih dalaman.
• Butiran penamatan kunci:jenis lug, saiz bolt, jarak lubang, proses kelim/kimpalan, dan sama ada hujung memerlukan tinning atau ferrules.
• Perlindungan pelan:lengan lelasan, lapisan penebat atau pelepasan ketegangan jika jalinan boleh bergesel pada tepi yang tajam.

Jadual perbandingan untuk pilihan jalinan biasa

Di bawah ialah perbandingan praktikal yang boleh anda salin ke dalam RFQ. Ia memberi tumpuan kepada apa yang berubah dalam dunia sebenar, bukan hanya apa yang kelihatan berbeza dalam katalog.

Petua pro: Apabila membandingkan pembekal, minta mereka menyatakan butiran pembinaan (diameter/kiraan helai, liputan jalinan dan spesifikasi penamatan). "Lebar setara" bukanlah prestasi yang setara.

Pemeriksaan kualiti dan dokumentasi pembeli harus meminta

Jika projek anda sensitif—elektronik kuasa, peralatan industri, rel, subsistem EV atau mana-mana laluan tanah yang kritikal keselamatan—rawatWayar Jalinan Tembagaseperti a komponen, bukan komoditi. Berikut ialah senarai permintaan QA bersih yang berfungsi tanpa membebankan pembekal anda:

• Kawalan bahan masuk:Perihalan gred tembaga, perihalan penyaduran (jika berkenaan), dan kebolehkesanan lot
• Pengesahan elektrik:kaedah semakan rintangan/kesinambungan dan kriteria penerimaan (setiap panjang atau setiap pemasangan)
• Pengesahan penamatan:rekod ketinggian/lebar kelim (jika dikelim), pendekatan ujian tarik, dan standard pemeriksaan visual
• Kawalan dimensi:toleransi lebar/tebal, toleransi jarak lubang (jika dipasang dengan lugs)
• Dokumen pematuhan:CoC/CoA mengikut keperluan, dan penyata pematuhan alam sekitar yang diminta oleh pasaran anda
• Pembungkusan dan pengendalian:perlindungan terhadap kekusutan, pencemaran dan pengoksidaan semasa penghantaran/penyimpanan

Amalan terbaik pemasangan yang menghalang kegagalan

Malah yang terbaikWayar Jalinan Tembagaboleh gagal jika dipasang seperti difikirkan semula. Ini adalah kesilapan yang menyebabkan kesilapan yang terputus-putus, pemanasan, atau kegagalan mekanikal awal:

• Permukaan sentuhan yang kotor:Cat, pengoksidaan atau minyak meningkatkan rintangan. Sediakan antara muka logam-ke-logam.
• Kawasan hubungan bersaiz kecil:Pencuci kecil pada jalinan lebar boleh mencipta titik panas. Gunakan perkakasan yang sesuai untuk sentuhan penuh.
• Selekoh tajam berhampiran penamat:Membongkok tepat pada lug menumpukan ketegangan—meninggalkan peralihan lembut dan melegakan ketegangan.
• Tork longgar dari semasa ke semasa:Getaran boleh merehatkan sendi. Gunakan kaedah penguncian yang sesuai dengan reka bentuk anda dan semak semula kitaran penyelenggaraan.
• Pendedahan lelasan:Jika jalinan bergesel pada tepi, tambahkan lengan pelindung atau ubah laluannya.
• Perancangan laluan yang salah:Pastikan tali pendek apabila boleh dan elakkan gelung yang tidak perlu yang menambah galangan.

Jika mod kegagalan anda ialah "ia berfungsi semasa pentauliahan tetapi gagal kemudian," uruskan antara muka pemasangan (persediaan permukaan + tork + perkakasan + pelepasan ketegangan) sebagai sebahagian daripada reka bentuk elektrik.

Bekerja dengan Dongguan Quande Electronics Co., Ltd.

Jika anda mencari sumberWayar Jalinan Tembagauntuk tali pembumian, pautan ikatan atau sambungan fleksibel, laluan terpantas kepada hasil yang boleh dipercayai ialah pembekal yang bercakap "kejuruteraan" dan "perolehan."Dongguan Quande Electronics Co., Ltd.meletakkan produk tembaga jalinannya di sekeliling keperluan binaan praktikal: dimensi boleh dikonfigurasikan, pilihan jalinan dipacu aplikasi dan pilihan pemasangan yang sesuai dengan kekangan pemasangan sebenar.

Apabila anda menghubungi, anda akan mendapat pengesyoran yang lebih baik (dan kurang semakan) jika anda berkongsi tiga perkara di hadapan:

• Permohonan anda:tali tanah, penyambung fleksibel, tali ikatan atau penggunaan jalinan gaya lengan
• Persekitaran anda:kabinet dalaman, loji lembap, udara pantai, tahap getaran
• Pelan penamatan anda:saiz bolt/jarak lubang, jenis lug dan sama ada anda memerlukan hujung yang telah dipasang sebelumnya

Soalan Lazim

S: Adakah Wayar Jalinan Tembaga lebih baik daripada wayar pepejal untuk pembumian?

Selalunya ya untuk tali dan ikatan yang bergerak atau bergetar. Fleksibiliti jalinan membantu mengelakkan keletihan dan memastikan sambungan stabil—dengan syarat penamatan dan permukaan sentuhan dilakukan dengan betul.

S: Patutkah saya memilih jalinan tembaga kosong atau tembaga tin?

Tembaga kosong boleh menjadi kos efektif dalam persekitaran terkawal. Dalam tetapan lembap atau sedikit menghakis, kemasan bersalut biasanya dipilih untuk membantu mengekalkan tingkah laku permukaan yang stabil dari semasa ke semasa. Pilihan terbaik bergantung pada pendedahan, kitaran penyelenggaraan dan kaedah penamatan.

S: Apa yang lebih penting: lebar jalinan atau binaan jalinan?

Pembinaan penting sekurang-kurangnya sama dengan lebar. Kiraan/diameter helai, keketatan anyaman dan kualiti penamatan sering menentukan ketahanan dan kestabilan rintangan dunia sebenar.

S: Mengapa tali pembumian menjadi panas?

Pemanasan biasanya menunjukkan rintangan pada sambungan—persediaan permukaan yang lemah, kawasan sentuhan kecil, tork longgar atau perkakasan yang salah. Jalinan mungkin baik; antara muka adalah puncanya.

S: Apakah yang perlu saya sertakan dalam RFQ untuk Wayar Jalinan Tembaga?

Sertakan aplikasi, panjang, julat lebar/tebal (atau keratan rentas sasaran), persekitaran, perihalan gerakan/getaran, butiran penamatan (saiz/jarak lubang, lug) dan sebarang dokumentasi yang diperlukan.

Menutup pemikiran

MembeliWayar Jalinan Tembagamenjadi mudah apabila anda berhenti melayannya seperti "hanya tembaga" dan mula merawatnya seperti antara muka yang berfungsi antara elektrik dan gerakan. Tentukan persekitaran, kunci penamatan, sahkan kualiti dan pasang berkenaan dengan fizik kenalan—dan anda akan mengelakkan jenis kegagalan yang paling mahal: yang terputus-putus.
