Mengapa Pemilihan Wayar Tanah Memutuskan Keselamatan, Kebolehpercayaan dan Prestasi Bunyi?

Abstrak

A wayar tanahmudah diabaikan sehingga berlaku masalah: set semula peralatan yang tidak dijangka, gangguan yang merosakkan isyarat, kandang kesemutan, pemeriksaan gagal atau (kes terburuk) risiko kejutan dan kebakaran. Panduan ini membahagikan cara wayar pembumian sebenarnya berfungsi dalam sistem sebenar, perkara yang biasanya menyebabkan masalah pembumian dan cara memilih wayar pembumian yang sesuai dengan kekangan elektrik, mekanikal dan persekitaran anda. Sepanjang perjalanan, anda akan mendapat senarai semak praktikal, jadual perbandingan konduktor pembumian biasa dan petua pemasangan yang terbukti di lapangan. Jika anda menilai produk pembumian jalinan atau membina strategi pembumian untuk mesin, panel, kenderaan atau kepungan, anda akan keluar dengan langkah seterusnya yang jelas. Untuk pengilang dan pasukan projek,Dongguan Quande Electronics Co.,Ltd.menyokong pemilihan dan penyesuaian konduktor pembumian supaya reka bentuk anda berprestasi secara konsisten daripada prototaip kepada pengeluaran.

Jadual Kandungan

• Garis besar
• Apakah Fungsi Wayar Tanah
• Mata Sakit Pelanggan Mencipta Isu Alasan
• Cara Memilih Wayar Pembumian yang Betul
• Jenis Konduktor Pembumian Biasa dan Masa Menggunakannya
• Pertimbangan Saiz Yang Menghalang Kegagalan Mengejutkan
• Amalan Pemasangan yang Membuat atau Memecah Tanah
• Kesilapan Biasa dan Cara Mengelakkannya
• Cara Mengesahkan Kualiti Pembumian di Lapangan
• Soalan Lazim
• Langkah Seterusnya

Garis besar

1. Tujuan wayar tanah dalam keselamatan dan integriti isyarat
2. Gejala asas yang lemah dan mengapa ia berlaku
3. Rangka kerja pemilihan meliputi beban elektrik, tingkah laku frekuensi dan persekitaran
4. Perbandingan tali jalinan, wayar terkandas dan palang bas
5. Butiran pemasangan yang mengurangkan rintangan dan menghalang longgar
6. Kaedah pengesahan dan semakan penerimaan praktikal
7. Soalan Lazim dan panduan sumber

Apakah Fungsi Wayar Tanah

Frasa "wayar tanah" digunakan untuk berbilang kerja, dan mencampurkannya ialah tempat banyak projek mengalami masalah. Dalam kebanyakan aplikasi, wayar tanah menyokong satu atau lebih fungsi ini:

• Laluan kesalahan keselamatan: Jika konduktor hidup menyentuh kepungan logam, laluan tanah membantu membawa arus kerosakan supaya peranti perlindungan boleh tersandung dengan cepat.
• Ikatan ekuipotensi: Menyambung bahagian logam supaya ia kekal pada potensi yang hampir sama mengurangkan voltan sentuhan dan meminimumkan risiko arka.
• Kawalan bunyi dan kestabilan rujukan: Sambungan tanah yang baik boleh mengurangkan gangguan elektromagnet dengan menyediakan laluan balik terkawal dan menurunkan impedans pada frekuensi yang berkaitan.
• Lencongan kilat dan lonjakan: Dalam sesetengah sistem, konduktor pembumian membantu menghalakan transien bertenaga tinggi dengan selamat (selalunya sebagai sebahagian daripada strategi ikatan dan lonjakan yang lebih luas).

Perhatikan perkataan ituimpedans, bukan sahaja tentangan. Banyak masalah pembumian muncul pada frekuensi yang lebih tinggi di mana konduktor yang kelihatan "halus" pada meter asas masih berkelakuan buruk disebabkan oleh kearuhan, panjang dan geometri sambungan. Itulah sebabnya bentuk fizikal konduktor pembumian boleh menjadi penting seperti luas keratan rentasnya.

Mata Sakit Pelanggan Mencipta Isu Alasan

Jika anda pernah mempunyai sistem yang lulus ujian bangku tetapi gagal di kilang, kenderaan atau pemasangan luar, pembumian selalunya sebahagian daripada cerita. Berikut ialah titik kesakitan pelanggan yang paling biasa yang kami lihat merentas sistem perindustrian dan elektronik:

• Tetapan semula rawak dan kesalahan yang tidak dapat dijelaskan: Sambungan pembumian terputus-putus boleh mencipta anjakan voltan yang mengelirukan elektronik kawalan.
• EMI yang tidak akan hilang: Perisai dan penapis tidak dapat mengimbangi sepenuhnya laluan balik yang lemah atau ikatan bergalangan tinggi antara kepungan.
• Pemeriksaan gagal atau kelewatan pematuhan: Ikatan yang tidak mencukupi, penamatan yang salah atau dokumentasi yang lemah boleh menyebabkan kerja semula dan slip jadual.
• Terlalu panas pada titik sambungan: Isu sentuhan "kecil" menjadi titik panas di bawah arus kerosakan atau keadaan lonjakan berulang.
• Kakisan dan longgar: Persekitaran luar, marin, lembap atau kimia boleh merendahkan sambungan lebih cepat daripada jangkaan pasukan.
• Sakit kepala perhimpunan: Wayar yang terlalu kaku, terlalu pendek, atau terdedah kepada keletihan boleh menyebabkan pengeluaran tidak konsisten.

Berita baiknya ialah kebanyakan perkara ini boleh dicegah. Kuncinya ialah menganggap pembumian sebagai masalah reka bentuk mekanikal-dan-elektrik, bukan suatu yang difikirkan selepas itu.

Cara Memilih Wayar Pembumian yang Betul

Proses pemilihan yang boleh dipercayai bermula dengan kekangan sebenar anda, bukan hanya penerangan katalog. Gunakan rangka kerja ini:

1) Tentukan kerja pembumian

• Adakah ia terutamanya ikatan keselamatan, kawalan hingar, pengendalian lonjakan, atau gabungan?
• Adakah ia ikatan kandang ke kandang, ikatan pintu, ikatan panel atau penamatan perisai kabel?

2) Petakan keperluan elektrik

• Kesalahan jangkaan semasa: Tingkah laku peranti pelindung bergantung pada laluan impedans rendah.
• Tingkah laku kekerapan: Untuk hingar dan EMI, konduktor yang lebih pendek dan lebih lebar selalunya mengatasi prestasi yang lebih panjang dan lebih sempit.
• Kitaran tugas: Lonjakan sekali-sekala berbeza daripada perkongsian semasa berterusan.

3) Padankan realiti mekanikal

• Adakah ia akan melentur (pintu, engsel, getaran, robotik)? Jika ya, konduktor pembumian yang fleksibel adalah kritikal.
• Adakah ruang sempit? Adakah terdapat keperluan jejari selekoh berulang?
• Adakah pemasang mempunyai akses yang konsisten kepada pengikat tork dengan betul?

4) Pertimbangkan persekitaran

• Kelembapan, semburan garam, bahan kimia, suhu tinggi, pendedahan UV, atau pencemaran minyak boleh mengubah pilihan bahan.
• Jika kakisan berkemungkinan, rawatan permukaan dan perkakasan sambungan penting seperti bahan konduktor.

5) Tentukan strategi penamatan awal

• Terminal gelang, lug, tab kimpal, sambungan stud, atau ikatan gaya pengapit setiap satu memerlukan pembinaan konduktor yang berbeza.
• Konsisten dalam penamatan sama dengan konsistensi dalam prestasi.

Jika anda mahukan lebih sedikit kejutan dalam pengeluaran, kunci keputusan ini sebelum anda memuktamadkan lukisan abah-abah. Dongguan Quande Electronics Co.,Ltd. sering menyokong pasukan dengan mengesahkan keserasian kesesuaian, fleksibiliti dan penamatan sebelum pengeluaran besar-besaran.

Jenis Konduktor Pembumian Biasa dan Masa Menggunakannya

Untuk kebanyakan kabinet perindustrian, pilihan "terbaik" ialah gabungan: bar ikatan dalam panel, tali jalinan pendek untuk pintu dan bahagian bergerak, dan konduktor terkandas yang ditamatkan dengan baik untuk sambungan tetap.

Pertimbangan Saiz Yang Menghalang Kegagalan Mengejutkan

Saiz bukan sahaja "lebih besar lebih baik." Bersaiz besar boleh menimbulkan kekakuan, masalah pemasangan dan keletihan. Pengecilan saiz boleh menjadi terlalu panas, gagal membersihkan peranti pelindung atau membuat rujukan yang tidak stabil. Ingat prinsip ini:

• Lebih pendek berdegup lebih tebaluntuk banyak isu berkaitan bunyi. Mengurangkan panjang selalunya meningkatkan prestasi lebih daripada meningkatkan keratan rentas.
• Lebih lebar boleh mengalahkan bulatpada frekuensi yang lebih tinggi. Tali jalinan rata boleh mengurangkan impedans apabila dipasang dengan betul.
• Kawasan sambungan penting. Konduktor tebal pada tampalan sentuhan kecil masih boleh berfungsi dengan lemah.
• Kejadian terma dan kerosakan adalah berbeza. Konduktor boleh bertahan dengan nadi sesar pendek namun gagal di bawah lonjakan berulang atau pemanasan pada sendi yang tidak baik.

Jika reka bentuk anda mesti memenuhi kod elektrik atau piawaian industri tertentu, gunakan kaedah saiz piawai itu sebagai garis dasar, kemudian lapisi keperluan mekanikal dan persekitaran di atas. Apabila ragu-ragu, anggap penamatan dan pemasangan sebagai item reka bentuk kelas pertama, bukan "butiran pemasang."

Amalan Pemasangan yang Membuat atau Memecah Tanah

Kebanyakan kegagalan pembumian berlaku pada antara muka. Konduktor jarang menjadi masalah; sambungan biasanya adalah. Amalan ini meningkatkan hasil secara dramatik:

Gunakan sentuhan logam-ke-logam yang bersih di mana ikatan diperlukan

• Tanggalkan cat, anodisasi atau salutan pada titik ikatan melainkan perkakasan direka bentuk untuk menembusi salutan dengan pasti.
• Gunakan pencuci atau perkakasan ikatan yang sesuai untuk mengekalkan tekanan sentuhan dari semasa ke semasa.

Kawal longgar di bawah getaran

• Gunakan kaedah penguncian yang serasi dengan perkakasan dan persekitaran anda.
• Gunakan tork yang konsisten dan dokumentasikannya untuk pengeluaran.

Minimumkan panjang dan elakkan gelung

• Halakan konduktor tanah sesingkat dan terus yang mungkin.
• Elakkan gelung besar yang boleh menangkap gangguan seperti antena.

Reka bentuk untuk pergerakan dan bukannya berharap ia tidak akan bergerak

• Untuk pintu, engsel dan pemasangan bergetar, tali tanah yang dijalin dengan pelepasan terikan yang betul selalunya bertahan lebih lama daripada wayar tegar.
• Hormati jejari lentur dan pastikan tali atau wayar bukan hentian mekanikal.

Seragamkan penamatan

• Pilih gaya penamatan dan gunakannya secara konsisten merentas binaan.
• Kualiti kelim, kesesuaian lug, dan penyediaan permukaan sentuhan hendaklah proses terkawal.

Kesilapan Biasa dan Cara Mengelakkannya

• Menggunakan "pigtails" panjang untuk perisaiyang menjejaskan prestasi frekuensi tinggi. Pastikan ikatan perisai pendek dan pertimbangkan pendekatan pengapit apabila sesuai.
• Bergantung pada sentuhan casis melalui cat. Jika anda tidak dapat menjamin sentuhan logam, jangan anggap ia wujud.
• Mencampur logam tanpa perancangan. Logam yang tidak serupa ditambah lembapan boleh mempercepatkan kakisan dan meningkatkan rintangan.
• Mengabaikan ikatan pintu. Tanah panel yang hebat tidak membantu jika pintu menjadi plat terapung yang bising.
• Terlalu melenturkan konduktor kaku. Keletihan getaran adalah nyata; pilih konduktor yang direka untuk pergerakan.
• Menguji hanya dengan bip kesinambungan asas. Kesinambungan tidak menyamai ikatan teguh, impedans rendah di bawah keadaan sebenar.

Cara Mengesahkan Kualiti Pembumian di Lapangan

Pengesahan harus sepadan dengan risiko. Untuk ikatan mudah, semakan rintangan rendah boleh membantu. Untuk sistem sensitif, anda mungkin memerlukan kaedah tambahan. Pilihan praktikal termasuk:

• Pemeriksaan visual: Sahkan penyingkiran salutan, jenis perkakasan dan bahawa konduktor tidak tegang.
• Pengukuran rintangan rendah: Ukur merentasi ikatan dengan instrumen yang sesuai untuk kerja ohm rendah, bukan sahaja multimeter asas.
• Ujian goyang: Gerakkan pintu atau abah-abah dengan berhati-hati sambil memantau tingkah laku terputus-putus.
• Pemeriksaan haba di bawah beban: Titik panas sering mendedahkan sendi rintangan tinggi.
• Pengesahan gejala bunyi: Jika pembumian bertujuan untuk mengurangkan gangguan, sahkan dengan ukuran sebelum dan selepas yang sepadan dengan keadaan operasi sebenar anda.

Jika sistem anda kritikal keselamatan, ikuti kod elektrik yang berkenaan dan prosedur ujian organisasi. Artikel ini menyediakan panduan kejuruteraan am, tetapi kriteria penerimaan akhir harus sepadan dengan industri dan kewajipan pematuhan anda.

Soalan Lazim

• Adakah wayar pembumian sama dengan wayar neutral?
  Tidak. Dalam banyak sistem, neutral membawa arus balik semasa operasi biasa, manakala konduktor tanah bertujuan untuk ikatan keselamatan dan keadaan kerosakan. Mereka menjalankan peranan yang berbeza dan dilayan secara berbeza dalam reka bentuk dan pemasangan.

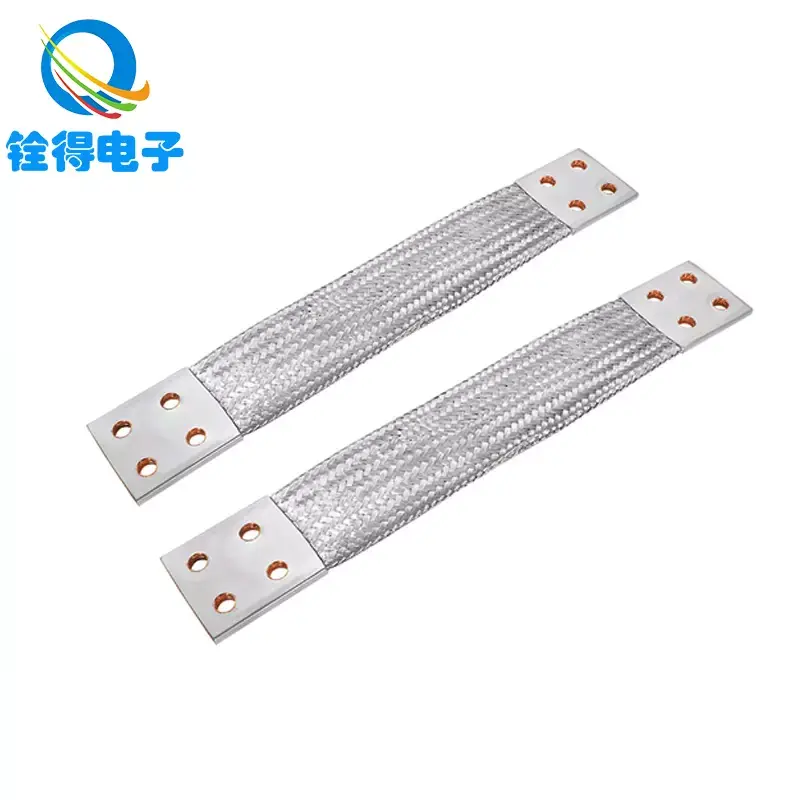

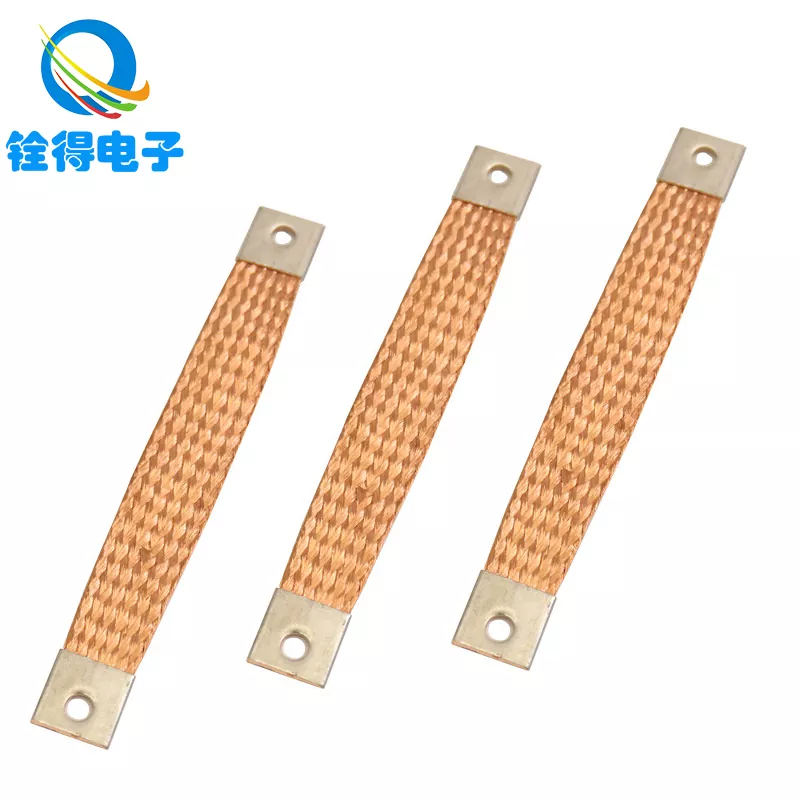

• Bilakah saya harus menggunakan tali tanah berjalin dan bukannya wayar biasa?
  Tali berjalin selalunya diutamakan untuk mengikat bahagian bergerak, persekitaran getaran, atau sambungan galangan rendah, lebar dan pendek yang menyokong kawalan hingar. Mereka juga boleh membuat ikatan pintu dan ikatan kepungan lebih dipercayai apabila lenturan tidak dapat dielakkan.
• Adakah wayar tanah yang lebih tebal sentiasa mengurangkan gangguan?
  Bukan selalu. Mengurangkan panjang, menambah baik kawasan sambungan dan menggunakan geometri yang merendahkan impedans boleh menjadi lebih penting daripada sekadar meningkatkan keratan rentas—terutama untuk hingar frekuensi lebih tinggi.
• Mengapa sistem saya masih mempunyai bunyi walaupun semuanya menunjukkan kesinambungan?
  Kesinambungan hanya membuktikan terdapat beberapa laluan konduktif. Masalah hingar selalunya berkaitan dengan galangan pada frekuensi operasi, geometri ikatan yang lemah, kuncir panjang atau penamatan perisai yang tidak konsisten.
• Apakah yang menyebabkan sambungan tanah gagal dari semasa ke semasa?
  Punca biasa termasuk getaran yang longgar, kakisan, penyediaan permukaan yang lemah, pelepasan terikan yang tidak mencukupi dan kualiti kelim atau lug yang tidak konsisten. Pendedahan alam sekitar boleh mempercepatkan semua ini.
• Bagaimanakah cara saya menjadikan pembumian lebih konsisten dalam pengeluaran?
  Seragamkan perkakasan dan penamatan, tentukan spesifikasi tork, kawal persediaan permukaan dan pilih konduktor yang sesuai dengan proses pemasangan. Konsistensi adalah tentang kawalan proses seperti juga tentang pilihan konduktor.
• Bolehkah saya menyesuaikan konduktor pembumian untuk kepungan atau abah-abah saya?
  ya. Banyak pengeluar menawarkan panjang tersuai, binaan jalinan dan pilihan penamatan. Jika anda mempunyai ruang yang sempit, pergerakan atau kekangan kakisan, penyesuaian selalunya mengurangkan kerja semula dan meningkatkan kebolehpercayaan.
