Bagaimanakah Jalinan Tembaga Dapat Meningkatkan Pembumian dan Kawalan EMI?

Abstrak

Jalinan Tembagaialah salah satu daripada "bahagian kecil" yang secara senyap-senyap memutuskan sama ada sistem itu berasa padu atau menjadi kotak misteri bunyi, haba dan kerosakan yang terputus-putus. Jika anda pernah berurusan dengan tali tanah yang panas, kabinet yang berdengung dengan gangguan, atau sambungan fleksibel yang terus retak pada masa yang paling teruk, panduan ini adalah untuk anda. Kami akan memecahkan perkara yang sebenarnya dilakukan Copper Braid, mengapa ia gagal dalam pemasangan sebenar, dan cara memilih, menamatkan dan mengekalkannya supaya anda pembumian dan perisai kekal stabil untuk jangka masa panjang.

Jadual Kandungan

• Garis besar
• The Real-World Pain Points Copper Braid Menyelesaikan
• Apa Itu Jalinan Tembaga (dan Bukannya)
• Cara Memilih Jalinan Tembaga Tanpa Meneka
• Jadual Pemilihan Pantas
• Penamatan dan Pemasangan Yang Tidak Akan Gagal
• Pemeriksaan dan Pengesahan Praktikal
• Kesilapan Biasa dan Pembetulan Mudah
• Kes Penggunaan Biasa dan Memadankan Jalinan Yang Betul
• Soalan Lazim
• Langkah Seterusnya

Garis besar

1. Kenal pasti titik kesakitan: haba, keletihan getaran, bunyi bising, kakisan atau kekangan ruang
2. Sahkan jenis kerja: tali pembumian, ikatan, lengan pelindung atau penyambung fleksibel
3. Pilih jenis jalinan: rata vs tiub, kosong vs tin, helai halus vs kasar
4. Saiznya dengan tujuan: luas keratan rentas, panjang dan kenaikan suhu yang dibenarkan
5. Tamatkan dengan betul: kelim, kimpal/braze, atau pateri (hanya jika sesuai)
6. Sahkan dalam medan: rintangan, suhu dan "ujian goyang" di bawah beban

The Real-World Pain Points Copper Braid Menyelesaikan

Orang jarang "mahu" Jalinan Tembaga. Apa yang mereka mahu adalah masalah untuk berhenti berlaku. Berikut ialah titik kesakitan teratas Copper Braid dibina untuk menangani:

• Pembumian sekejap-sekejapdisebabkan oleh getaran, pergerakan pintu, atau pengembangan haba
• Isu EMIseperti isyarat tidak stabil, penderia bising atau sakit kepala pematuhan
• Tempat panaspada pelompat fleksibel di mana kabel pepejal tidak dapat bertahan dalam gerakan berulang
• kakisanpada titik ikatan yang terdedah, terutamanya dalam persekitaran lembap atau masin
• Had ruangdi mana kabel bulat terlalu kaku atau terlalu besar untuk dihalakan dengan selamat

Kelebihan utama ialah fleksibiliti. Jalinan Tembaga menyebarkan tegasan lentur pada banyak helai halus, yang membantu ia bertolak ansur dengan gerakan lebih baik daripada konduktor tegar. Ia juga boleh menyediakan kawasan sentuhan yang luas untuk aplikasi ikatan dan perisai—apabila dipasang dengan betul.

Apa Itu Jalinan Tembaga (dan Bukannya)

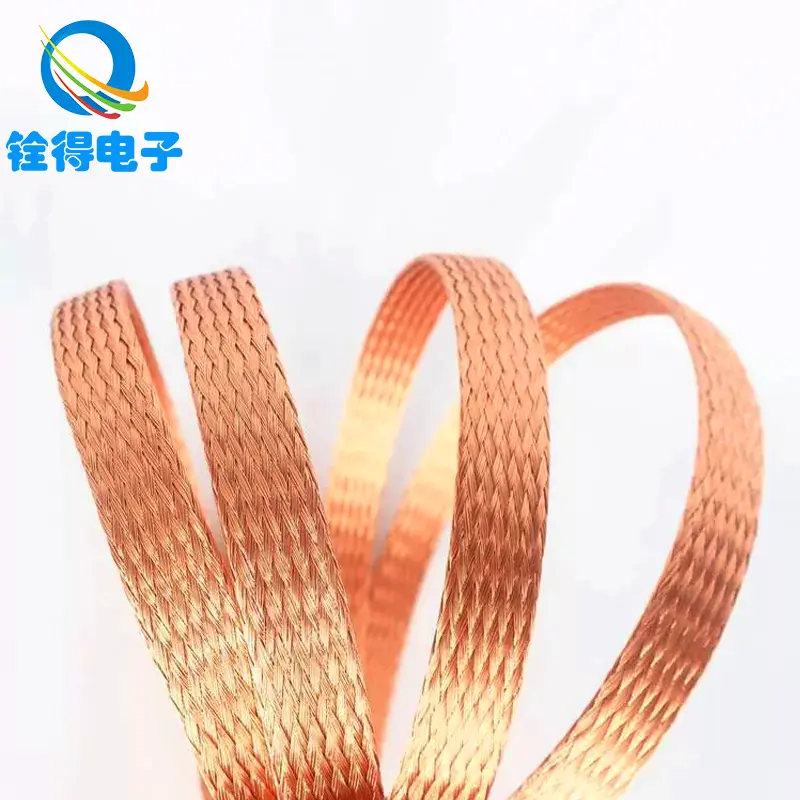

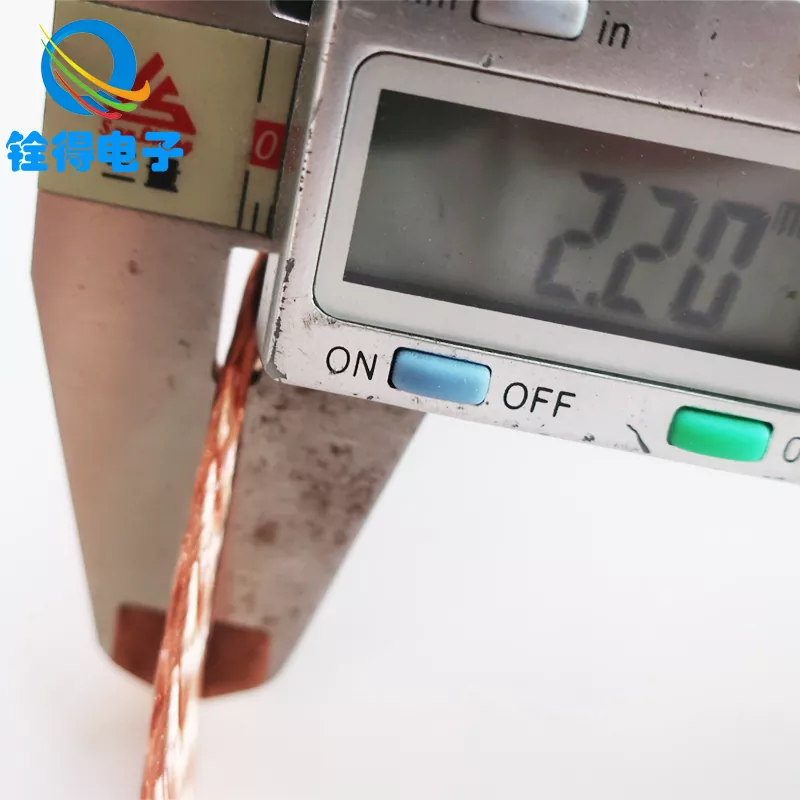

Jalinan Tembaga ialah konduktor tenunan yang diperbuat daripada banyak helai tembaga. Ia boleh dihasilkan sebagai atocang rata(biasa untuk tali pembumian) atau ajalinan tiub(sering digunakan sebagai lengan pelindung di atas kabel).

Apa yang hebat pada:

• Ikatan yang fleksibelantara bahagian yang bergerak (pintu, penutup, bingkai motor, panel boleh tanggal)
• Laluan impedans rendahpada frekuensi yang lebih tinggi apabila geometri dan penamatan dioptimumkan
• Ketahanan mekanikalberbanding dengan konduktor pepejal tunggal dalam lenturan berulang

Apa yang bukan:

• Pembetulan ajaib untuk susun atur pembumian yang lemah (gelung panjang dan ikatan ceroboh masih menyebabkan masalah)
• Pengganti untuk saiz konduktor yang betul (terlalu kecil akan tetap panas)
• Kebal kepada penamatan yang tidak baik (kebanyakan "kegagalan jalinan" adalah kegagalan penamatan)

Dalam sumber praktikal, anda akan sering melihattembaga kosongdantembaga tin. Tembaga tin popular apabila rintangan pengoksidaan dan kebolehpaterian yang lebih mudah adalah keutamaan. Tembaga kosong boleh menjadi pilihan yang kukuh untuk dalaman yang terkawal dan kering di mana kekonduksian maksimum dan kecekapan kos penting.

Ramai jurutera dan pembeli bekerja dengan pengeluar sepertiDongguan Quande Electronics Co.,Ltd. apabila mereka memerlukan pilihan Jalinan Tembaga yang disesuaikan dengannya tali pembumian, lengan pelindung, atau penyambung fleksibel tersuai untuk realiti pemasangan yang berbeza.

Cara Memilih Jalinan Tembaga Tanpa Meneka

Memilih Jalinan Tembaga adalah paling mudah apabila anda berhenti berfikir dalam "jalinan = jalinan" dan sebaliknya membuat keputusan berdasarkan pekerjaan yang ia mesti bertahan. Gunakan senarai semak ini:

• 1) Kenaikan arus dan suhu:Jika jalinan membawa arus (bukan sekadar ikatan), saizkannya supaya ia tidak panas. Pemanasan biasanya muncul dahulu pada penamatan, kemudian di sepanjang jalinan. Apabila ragu-ragu, pilih keratan rentas yang lebih besar atau jalinan berbilang selari.
• 2) Kehidupan fleksibel dan corak gerakan:Tali yang dibengkokkan 10 kali sehari adalah berbeza daripada tali yang bergetar secara berterusan. Untuk lentur yang kerap, pilih helai yang lebih halus dan kendur yang mencukupi. Elakkan selekoh tajam dan "mata engsel."
• 3) Persekitaran:Kelembapan, kabus garam, wap kimia dan pendedahan luar mendorong anda ke arah kuprum tin dan permukaan ikatan yang dilindungi. Jika logam yang berbeza terlibat (contohnya, jalinan kuprum yang diikat pada aluminium), rancang untuk kawalan kakisan dengan perkakasan dan persediaan permukaan yang betul.
• 4) Geometri dan panjang:Lebih pendek biasanya lebih baik untuk prestasi. Pastikan jalinan sesingkat mungkin sambil membenarkan pergerakan. Jalinan lebar dan rata boleh menambah baik kawasan ikatan dan mengurangkan kesan induktif berbanding dengan plumbum yang panjang dan nipis.
• 5) Kaedah penamatan:Tentukan awal: kelim, kimpal/braze, atau pateri. Ini menentukan pembinaan jalinan dan penyaduran yang masuk akal. (Dan ya, penamatan lebih penting daripada kebanyakan orang mahu mengakui.)

Jadual Pemilihan Pantas

Penamatan dan Pemasangan Yang Tidak Akan Gagal

Jika Jalinan Tembaga "secara misteri" gagal, ia biasanya kerana penamatan itu dianggap seperti difikirkan semula. Begini cara untuk memastikan sambungan kekal:

• Penyediaan permukaan:Permukaan sentuhan logam yang bersih dan cerah berdegup "mengetatkan lebih kuat." Tanggalkan cat/oksida di mana ikatan diperlukan, dan lindungi sambungan selepas itu seperti yang diperlukan.
• Crimping dilakukan dengan betul:Gunakan profil lug dan die yang betul untuk ketebalan dan lebar jalinan. Kelim yang buruk menghasilkan rintangan dan haba yang tinggi. Kelim yang baik menjadi stabil secara mekanikal dan konsisten secara elektrik.
• Pilihan kimpalan / pateri:Untuk aplikasi yang menuntut (arus tinggi atau getaran keras), penamatan yang dikimpal atau dipateri boleh mengatasi prestasi pematerian dengan meminimumkan rayapan dan kelesuan haba. Ini bergantung pada proses pemasangan dan bahan anda.
• Memateri dengan berhati-hati:Pateri boleh menyapu jalinan dan menukarkan tali fleksibel menjadi "penambah tekanan" kaku yang terkunci di tepi zon yang dipateri. Jika pematerian diperlukan, pastikan wicking dikawal dan berikan kelegaan ketegangan.
• Pelepasan terikan dan penghalaan:Berikan jalinan lengkung yang lembut. Elakkan lipatan tajam. Elakkan jalinan daripada bergesel di tepi. Jika jalinan bergerak, ia harus bergerak dengan lancar—bukan mengikis, berbelit atau mencambuk.

Peraturan mudah: jalinan hendaklah elemen fleksibel, bukan titik penamat. Jika sendi anda menjadi engsel, anda akan mendapat rekahan keletihan dan pertumbuhan rintangan.

Pemeriksaan dan Pengesahan Praktikal

Anda tidak memerlukan makmal untuk mengesahkan sama ada Copper Braid menjalankan tugasnya. Pemeriksaan praktikal ini menangkap kebanyakan isu lebih awal:

• Semakan rintangan (garis dasar):Ukur rintangan sendi ke sendi selepas pemasangan, kemudian periksa semula selepas getaran atau berbasikal haba.
• Pemeriksaan suhu (di bawah beban):Jika jalinan membawa arus, jalankan sistem dan cari titik panas pada lug dan muka sentuhan.
• Pemeriksaan visual:Cari yang gelap, pengoksidaan kehijauan, helai patah atau perkakasan yang longgar.
• Ujian goyang:Dengan pemadaman kuasa dan prosedur selamat diikuti, lenturkan pemasangan perlahan-lahan dan lihat sama ada sendi berasa stabil secara mekanikal.

Jika rintangan merayap ke atas dari semasa ke semasa, anggap ia sebagai amaran awal. Jalinan jarang "tiba-tiba gagal"—ia merosot sehingga sistem menjadi tidak boleh dipercayai.

Kesilapan Biasa dan Pembetulan Mudah

• Kesilapan:Menggunakan jalinan yang terlalu sempit kerana ia "sesuai".
  Betulkan:Saiz untuk kitaran semasa dan tugas. Jika ruang sempit, pertimbangkan berbilang jalinan selari atau geometri yang berbeza.
• Kesilapan:Terlalu memateri dan menukar jalinan menjadi palang tegar.
  Betulkan:Lebih suka kaedah penamatan kelim atau terkawal dan tambah pelepasan ketegangan.
• Kesilapan:Ikatan pada cat, oksida atau permukaan yang tercemar.
  Betulkan:Sediakan permukaan dengan betul dan lindungi selepas pemasangan jika perlu.
• Kesilapan:Larian jalinan yang panjang dan bergelung yang bertindak seperti antena.
  Betulkan:Pastikan ia pendek, langsung dan disokong secara mekanikal.
• Kesilapan:Mengabaikan kakisan pada sambungan logam yang berbeza.
  Betulkan:Gunakan perkakasan, salutan dan perlindungan sendi yang sesuai yang sesuai dengan persekitaran.

Kes Penggunaan Biasa dan Memadankan Jalinan Yang Betul

Jalinan Tembaga muncul dalam banyak industri kerana ia menyelesaikan gabungan khusus keperluan elektrik dan mekanikal. Berikut ialah kes penggunaan biasa dan perkara yang perlu diutamakan:

• Kabinet kawalan dan penutup:Utamakan ikatan yang boleh dipercayai untuk pintu dan panel boleh tanggal. Tali Jalinan Tembaga Rata dengan lug yang teguh adalah perkara biasa.
• Automasi dan robotik:Utamakan hayat fleksibel dan pelepasan ketegangan. Kitaran gerakan menghukum penghalaan yang lemah lebih daripada yang dijangkakan kebanyakan orang.
• Elektronik kuasa (penyongsang, pemacu, UPS):Utamakan kapasiti semasa dan kestabilan haba. Sahkan suhu di bawah beban operasi sebenar.
• Lengan pelindung kabel:Utamakan perlindungan yang konsisten dan teknik penamatan yang betul. Lengan yang hebat dengan sambungan hujung yang lemah tidak akan memberikan hasil yang konsisten.
• Telekom dan instrumentasi:Utamakan ikatan bunyi rendah dan sambungan stabil yang tidak hanyut dari semasa ke semasa.

Apabila anda mendapatkan Copper Braid, pembekal yang paling membantu akan bertanya tentang persekitaran, gerakan, semasa dan kaedah penamatan—kerana butiran tersebut menentukan sama ada jalinan akan berfungsi seperti penyelesaian jangka panjang atau item penyelenggaraan berulang.

Soalan Lazim

1) Adakah Jalinan Tembaga tin sentiasa lebih baik daripada tembaga kosong?

Bukan selalu. Jalinan Tembaga Tin sangat baik untuk rintangan kakisan dan boleh menjadi lebih mudah untuk digunakan dalam kaedah pemasangan tertentu. Tembaga kosong boleh menjadi ideal dalam persekitaran yang bersih dan kering di mana risiko pengoksidaan adalah rendah dan kekonduksian maksimum adalah keutamaan.

2) Mengapa Jalinan Tembaga saya menjadi panas di hujungnya?

Hujung panas biasanya menunjukkan rintangan yang tinggi pada penamatan: pengeliman yang lemah, permukaan tercemar, perkakasan longgar atau sambungan yang terlalu kecil untuk arus. Betulkan penamatan dahulu sebelum menyalahkan jalinan.

3) Bolehkah Jalinan Tembaga menggantikan wayar pembumian standard?

Jalinan Tembaga adalah yang terbaik apabila anda memerlukan fleksibiliti, kawasan ikatan yang luas atau tali teguh yang tahan pergerakan. Untuk larian statik dan terlindung, konduktor standard mungkin lebih mudah. Banyak sistem menggunakan kedua-duanya—masing-masing di mana ia masuk akal.

4) Seberapa pendek jalinan asas?

Sesingkat praktikal sementara masih membenarkan pergerakan dan laluan selamat. Panjang tambahan boleh menambah kawasan gelung yang tidak diingini dan kekerutan mekanikal. Lengkung lembut adalah lebih baik daripada gelung panjang.

5) Apakah kesilapan pemasangan terbesar dengan Copper Braid?

Melayannya seperti "hanya sekeping tembaga" dan mengabaikan kualiti penamatan dan persediaan permukaan. Sendi adalah sistem. Jika sendi tidak stabil, prestasi akan hanyut dan kegagalan akan mengikuti.

6) Bagaimanakah cara untuk mengelakkan keletihan retak pada tali yang bergerak?

Sediakan kelonggaran, elakkan selekoh tajam, pastikan penamat daripada menjadi engsel, dan elakkan gosokan pada tepi. Jika pergerakan adalah kerap, pilih binaan yang dimaksudkan untuk lenturan berulang dan tambah pelepasan ketegangan.

7) Bolehkah Copper Braid membantu dengan masalah gangguan?

Ya—apabila digunakan sebagai tali pengikat atau lengan pelindung dengan penghalaan dan penamatan yang betul. Jika bunyi bising berterusan, semak susun atur pembumian penuh dan pastikan ikatan pendek, bersih dan konsisten.

Langkah Seterusnya

Jalinan Tembaga berfungsi paling baik apabila ia dianggap seperti komponen yang direka bentuk—dipilih untuk persekitaran, bersaiz untuk kerja dan ditamatkan dengan berhati-hati. Lakukan itu, dan anda mendapat pembumian yang stabil, lebih sedikit kejutan bunyi dan lebih sedikit penyelenggaraan "mengapa ini gagal lagi".

Jika anda memilih Jalinan Tembaga untuk tali pembumian, lengan pelindung atau penyambung fleksibel tersuai dan mahukan cadangan berdasarkan butiran aplikasi sebenar anda, Dongguan Quande Electronics Co.,Ltd. boleh menyokong padanan spesifikasi dan pilihan pengeluaran—hubungi kamiuntuk membincangkan keperluan anda dan dapatkan penyelesaian yang sesuai dengan keadaan pemasangan anda.
