Adakah kabel tanah ESD adalah kunci kepada kawalan statik yang boleh dipercayai dalam elektronik moden?

Dalam era di mana pelepasan elektrostatik (ESD) secara senyap -senyap menghancurkan komponen elektronik sensitif dan barisan pengeluaran,Kabel tanah ESDBerdiri sebagai peranti penting untuk memastikan laluan pelepasan yang selamat.

Apakah kabel tanah ESD & spesifikasi utama

Definisi dan tujuan

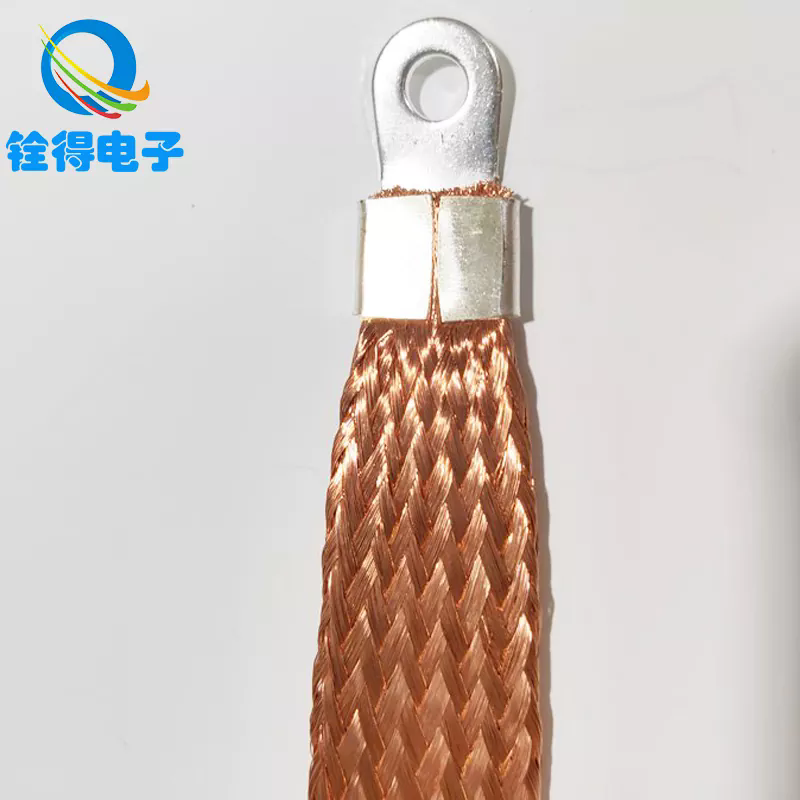

AnKabel tanah ESD(Juga dirujuk sebagai plumbum asas ESD atau kabel pelepasan statik) adalah kabel konduktif yang menghubungkan meja kerja, tali pergelangan tangan, bingkai pengion, atau tikar ESD ke titik asas yang ditetapkan. Fungsinya adalah untuk menyediakan laluan rintangan rendah untuk menghilangkan caj statik dengan selamat ke tanah, menghalang peristiwa pelepasan elektrostatik yang tidak terkawal yang boleh merosakkan komponen atau menyebabkan kerosakan.

Parameter teras kabel tanah ESD

Berikut adalah jadual spesifikasi standard yang menggambarkan parameter tipikal yang digunakan dalam memilih atau menilai kabel tersebut:

Parameter ini mungkin berbeza -beza bergantung kepada persekitaran aplikasi, norma pengawalseliaan, dan keperluan pelanggan.

Tema utama artikel ini

Objektif teras di sini adalah untuk menerangkanMengapa kabel tanah ESD penting untuk kawalan statik, Cara Memilih, Pasang dan Mengekalkannya, danApa trend masa depan membentuk evolusinya. Di samping itu, artikel itu akan menjawab dua soalan biasa dan membimbing anda ke arah penyelesaian jenama Quande.

Mengapa ESD Ground Cable Matters - Kelebihan & Peranan

Mengapa kawalan statik sangat penting

• Melindungi elektronik sensitif: Litar bersepadu moden, peranti permukaan permukaan, dan sensor boleh dimusnahkan oleh pelepasan elektrostatik minit (sering di bawah 100 V).

• Hasil dan kualiti: Peristiwa statik boleh menyebabkan kerosakan laten, mengurangkan kebolehpercayaan produk dan membawa kepada kegagalan lapangan.

• Keselamatan dan pematuhan: Banyak piawaian pembuatan elektronik (seperti ANSI/ESD S20.20, IEC 61340) memerlukan laluan asas dan had rintangan yang ditetapkan.

Oleh itu, kabel tanah ESD adalah komponen penting dalam program kawalan ESD.

Kelebihan kabel tanah ESD berkualiti tinggi

1. Pelepasan terkawal: Perintang terbina dalam (biasanya 1 MΩ) memastikan bahawa elektrik statik hilang pada kadar yang selamat, terkawal, mengurangkan risiko arcing atau percikan api.

2. Fleksibiliti dan keteguhan mekanikal: Dengan tinsel atau tembaga terkandas di dalam, kabel bertahan lentur dan memakai setiap hari lebih dipercayai daripada konduktor yang kukuh.

3. Konsistensi dari masa ke masa: Penebat berkualiti tinggi menentang lelasan, kelembapan, dan pendedahan kimia, memelihara prestasi dalam persekitaran kilang.

4. Interoperability: Penyambung standard (plag pisang, klip buaya, bicu mengunci) menjadikan kabel serasi dengan infrastruktur asas yang berbeza -beza.

5. Keberkesanan kos: Berbanding dengan sistem pelepasan aktif atau pengion, kabel pasif adalah kos rendah tetapi asas untuk kawalan statik.

Peranan utama dalam program kawalan ESD

• Sambungan antara pengendali dan titik umum: Untuk tali pergelangan tangan atau tali tumit, kabel memastikan pengendali tetap berpotensi.

• Pautan dari tikar atau peralatan ke tanah bumi: Tikar ESD atau permukaan kerja bergantung pada kabel tersebut untuk membawa caj ke tempat kemudahan.

• Sandaran dan redundansi: Dalam sistem ESD kompleks, pelbagai laluan asas mengurangkan kegagalan satu titik.

Dari perspektif kualiti dan pematuhan, kecuaian dalam menentukan atau mengesahkan kabel tanah ESD boleh menjejaskan keseluruhan program kawalan statik.

Cara Memilih, Pasang & Mengekalkan Kabel Tanah ESD

Memilih kabel yang betul (bagaimana)

Semasa memilih kabel tanah ESD, pertimbangkan langkah -langkah berikut:

• Sahkan keperluan rintangan: Pastikan kabel memenuhi atau berada dalam toleransi 1 MΩ (atau mengikut piawaian yang berkaitan).

• Pilih jenis penyambung: Pilih penyambung yang serasi dengan peralatan anda (plag pisang, penguncian bicu, klip buaya).

• Perkara panjang: Pilih panjang yang membolehkan jangkauan mudah tanpa kendur yang berlebihan (1.2 m adalah perkara biasa).

• Semak reka bentuk mekanikal: Tinsel atau konduktor braided membantu menahan keletihan daripada lenturan.

• Ketahanan penebat: Gunakan bahan dengan lelasan yang baik, rintangan kimia dan suhu untuk persekitaran perindustrian.

• Laporan pensijilan dan ujian: Permintaan laporan ujian (rintangan, kerosakan penebat, daya tarik) dari pengilang.

Garis Panduan Pemasangan (Bagaimana)

Pemasangan yang betul adalah kunci kepada keberkesanan:

1. Sambungkan kabel ke tali pergelangan tangan atau tikar terlebih dahulu, kemudian ke titik asas yang sama.

2. Selamatkan titik umumke tanah bumi yang diketahui atau bar bas.

3. Elakkan selekoh tajam atau kinks- Kabel harus mempunyai gelung lembut untuk mengurangkan tekanan.

4. Laluan jauh dari garis voltan tinggi atau bisinguntuk mengelakkan gangguan elektrik.

5. Melakukan ujian berkala, biasanya bulanan atau suku tahunan, untuk mengesahkan kesinambungan dan rintangan.

6. Ganti kabel yang rosak atau dipakaiSegera - walaupun rehat kecil atau retak penebat boleh menyebabkan kabel tidak berkesan.

Penyelenggaraan dan pengesahan (bagaimana)

• GunakanPenguji rintangan bangku ESDuntuk mengukur rintangan antara pengendali atau tikar dan titik umum.

• Rintangan yang diukur harus kekal dalam toleransi (mis. 0.9-1.2 MΩ).

• Periksa jaket untuk pemotongan, lecet, atau perubahan warna.

• Flex kabel perlahan -lahan untuk memerhatikan tanda -tanda kerosakan dawai dalaman (kesinambungan sekejap).

• Dokumen setiap ujian - kebolehkesanan adalah penting di bawah rejim kualiti dan audit.

Aplikasi biasa

• Barisan pemasangan elektronik: Untuk setiap stesen pengendali (tali pergelangan tangan) atau tikar stesen kerja.

• Membaiki dan membuat bangku semula: Perlindungan semasa pematerian, pemeriksaan, dan pengendalian.

• Bilik bersih dan fabs semikonduktor: Di mana kawalan statik adalah penting untuk menghasilkan.

• Makmal dan makmal R & D: Untuk persekitaran prototaip dan ujian.

• Kawasan Penghantaran Pembungkusan dan ESD: Ke dulang konduktif tanah dan sistem pengangkutan.

Trend, cabaran & integrasi masa depan

Piawaian dan pematuhan yang berkembang

Piawaian sepertiIEC 61340danANSI/ESD S20.20semakin menuntut pengesahan, kebolehkesanan, dan pematuhan audit yang lebih ketat. Pengilang dan pengguna akan menghadapi audit yang lebih kerap dan perlu menunjukkan bukti yang didokumenkan mengenai amalan asas yang betul. Kabel tanah ESD mesti memenuhi toleransi rintangan yang berkembang dan keperluan keselamatan bahan.

Pemantauan pintar dan digital

Kabel generasi akan datang mungkin menggabungkansensor tertanam atau cip pintarUntuk memantau integriti kabel, rintangan rintangan, dan kitaran penggunaan. "Kabel pintar" ini akan memberi amaran kepada sistem penyelenggaraan jika rintangan hanyut dari jarak atau jika kerosakan mekanikal akan berlaku.

Bahan dan Penambahbaikan Ketahanan

Kemajuan dalambahan nano, polimer berprestasi tinggi, dan konduktor yang lebih berdaya tahan (mis. Tinsel bersalut perak, komposit nanotube karbon) akan mendorong jangka hayat lebih tinggi, meningkatkan fleksibiliti, dan mengurangkan kadar kegagalan dalam persekitaran yang keras.

Integrasi dengan sistem IoT dan MES

Di kilang -kilang digital sepenuhnya, setiap kabel asas mungkin membawa id atau isyarat yang menghubungkannya keSistem Pelaksanaan Pembuatan (MES). Ini memberikan keterlihatan ke dalam selang penyelenggaraan, pematuhan pengendali, dan kesihatan kawalan statik dalam masa nyata.

Cabaran untuk diatasi

• Mengimbangikos berbanding ciri canggih: Penyelesaian kabel pintar boleh menaikkan kos, yang mempengaruhi penggunaan dalam sektor margin rendah.

• Tekanan dan Pakai Alam Sekitar: Kelembapan yang tinggi, pendedahan kimia, dan lelasan kekal ancaman berterusan.

• Pematuhan pengguna: Walaupun dengan kabel peringkat atas, sambungan yang tidak betul atau pengawasan pengguna melemahkan prestasi.

Soalan Lazim (Soalan Lazim)

S1: Apakah rintangan yang harus dimiliki oleh kabel tanah ESD?
A1: Sasaran biasa adalah1 MΩ ± 10%(iaitu 0.9 MΩ hingga 1.1 MΩ). Perintang ini selamat mengehadkan arus pelepasan sementara membenarkan statik mengalir ke tanah. Dalam beberapa persediaan, band toleransi 0.75-1.25 MΩ boleh diterima, bergantung kepada keperluan standard atau pelanggan.

S2: Berapa kerapkah kabel tanah ESD diuji atau diganti?
A2: Ujian harus berlaku sekurang -kurangnyabulanan atau suku tahunan, bergantung pada rejim kualiti dan kekerapan audit anda. Sekiranya pengukuran hanyut dari toleransi atau jaket menunjukkan kerosakan (luka, lecet, perubahan warna), kabel mestilahdigantikan dengan segera. Keletihan mekanikal atau kesinambungan sekejap semasa lenturan adalah tanda kegagalan.

Ringkasan & Pengenalan Jenama

TheKabel tanah ESDadalah unsur asas, namun sering direndahkan, dalam mana -mana program kawalan statik yang berkesan. Memahamiapaitu,Kenapaia penting untuk hasil produk, kebolehpercayaan, dan keselamatan, danbagaimanaUntuk memilih, memasang, menguji, dan mengekalkannya membentuk tulang belakang strategi ESD yang mantap. Ke depan, integrasi kabel pintar, sambungan IoT, bahan canggih, dan piawaian yang lebih ketat akan membentuk evolusi teknologi ini.

BilaMenawarkan spektrum penuh penyelesaian asas ESD - termasuk kabel tanah ESD yang tahan lama, yang disahkan yang direka untuk jangka hayat, prestasi yang konsisten, dan integrasi lancar ke dalam sistem pembuatan maju. Untuk spesifikasi tersuai, sokongan teknikal, atau pertanyaan perolehan,Hubungi kami.
